SolarChain Community об'єднує будинки однієї вулиці в спільний енергетичний ланцюг: сонце з дахів накопичується в SC-комірках і розподіляється між сусідами — зі світлом навіть тоді, коли зовнішньої мережі немає.
Як це працює ↓
Будь-яка спільнота, де будинки стоять поруч і хочуть енергетичної незалежності.
Сусіди об'єднують дахи й накопичувачі у спільну систему та діляться енергією між собою.
Енергостійкість критичної інфраструктури та мешканців без багаторічної реконструкції мереж.
Енергосистема нового кварталу одразу проєктується як SolarChain-домен — дешевше за класичну.
Просьюмери монетизують надлишки: продаж сусідам за динамічною ціною замість «зеленого тарифу».
Шість проблем звичайної вулиці — і відповідь SolarChain.
Проблема: блекаути та аварійні графіки.
Рішення: острівний режим — вулиця живить себе сама від SC-комірок і сонця, автоматично
й безшовно.
Проблема: зростання тарифів, енергія «в один бік».
Рішення: власна генерація + P2P-маркетплейс: купуєте в сусіда дешевше, донори
заробляють.
Проблема: швидка зарядка вимагає потужності, якої в селищі немає.
Рішення: виділений EV-стек дає до 900 В DC прямо від накопичувачів вулиці, без підсилення
мережі.
Проблема: нові кабелі, підстанції, роки погоджень.
Рішення: один СІП-кабель (4 жили) + PON-волокно на існуючих опорах — і вулиця стає
доменом.
Проблема: класичні інвертори втрачають енергію на ШІМ.
Рішення: SC-ланцюг складає синусоїду 50 Гц напряму з комірок — без ШІМ-втрат.
Проблема: один зламаний інвертор = будинок без енергії.
Рішення: слабка комірка просто обходиться ланцюгом «на гарячу» — система працює далі.
Від однієї комірки до енергонезалежного району — той самий «цеглинка»-принцип.

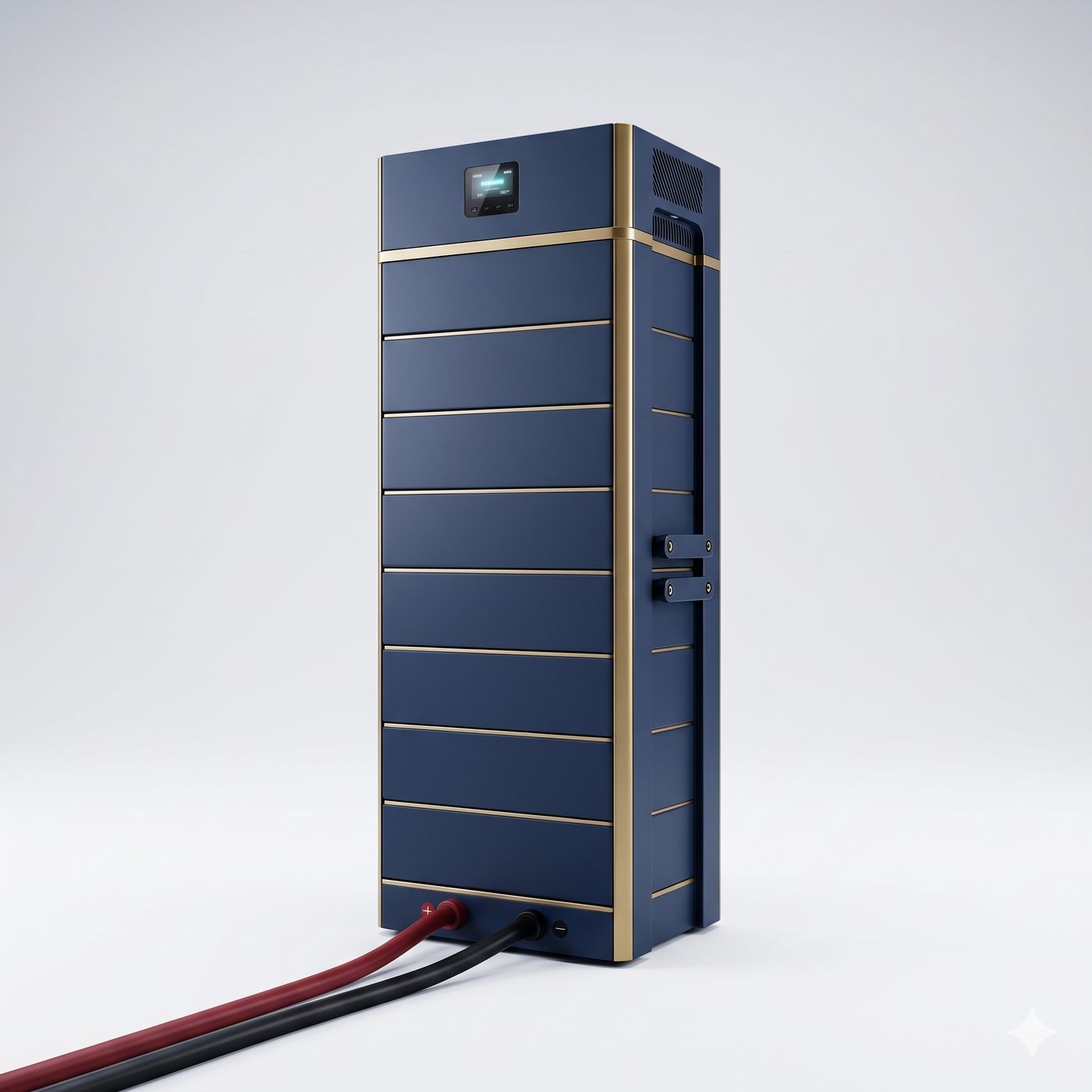

8 батарейних модулів (3,2 В / 314 А·год) + SC-контролер зверху: ≈ 25,6 В і ~8 кВт·год. Контролер моніторить напруги (часткова BMS) і вирішує, коли комірці працювати. Конфігурація гнучка: 16S ≈ 51,2 В або високовольтна 200 В+.

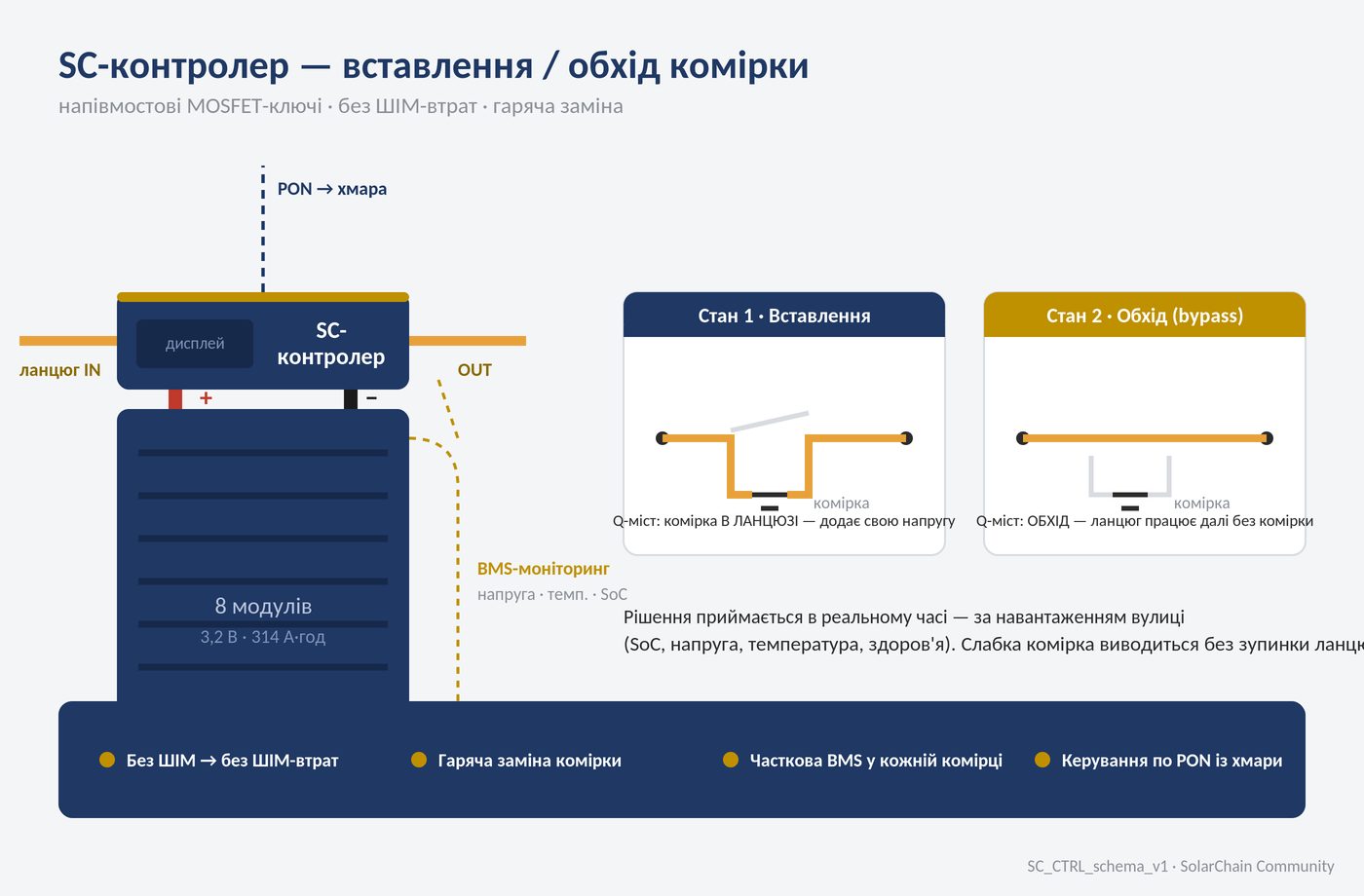

Напівмостові MOSFET-ключі в реальному часі або вставляють комірку в ланцюг, або обходять її — залежно від навантаження та стану (SoC, температура, здоров'я). Слабкі комірки виводяться без зупинки ланцюга — гаряча заміна.

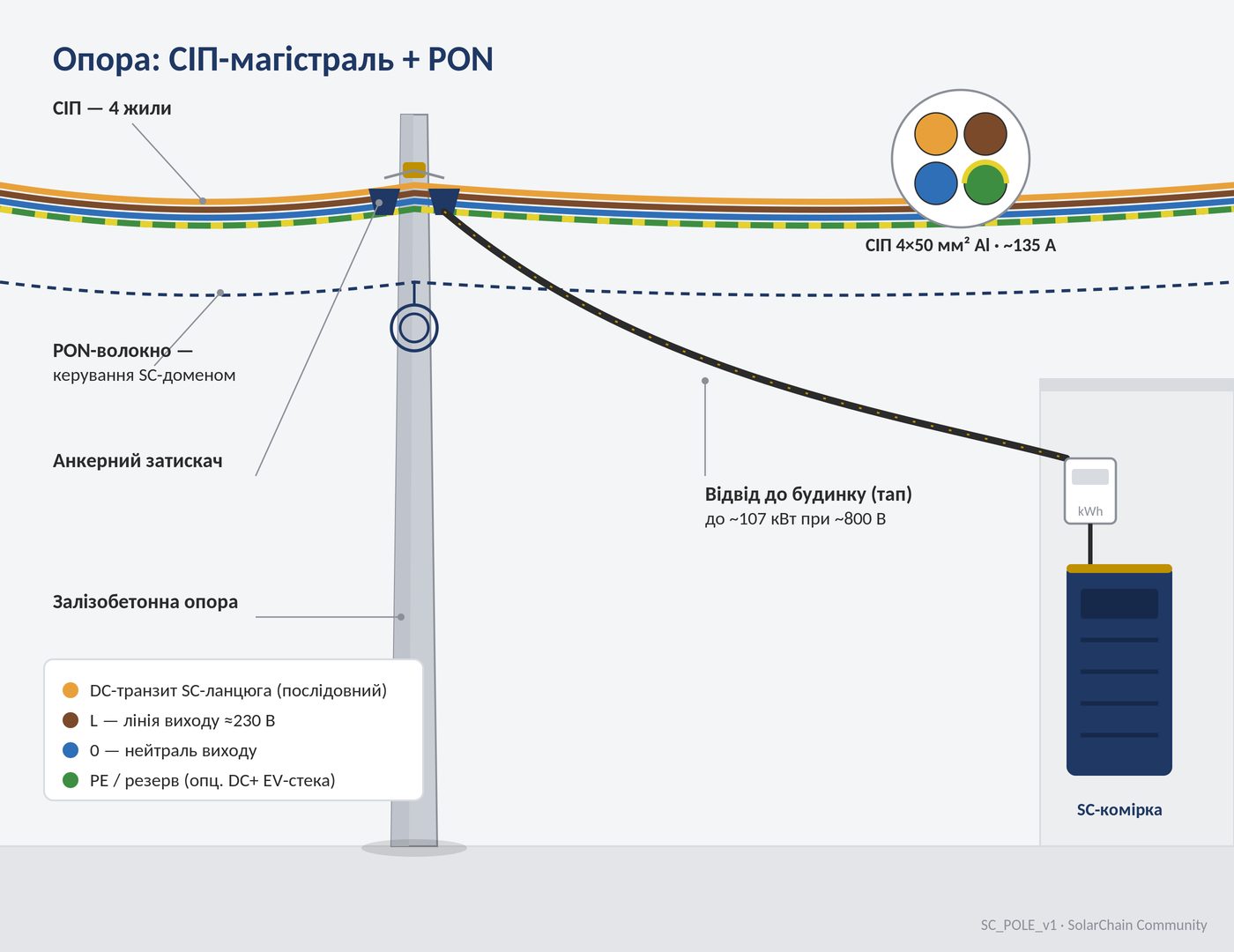

Комірки будинків з'єднані послідовно одним СІП-кабелем (4 жили: DC-транзит · L ≈230 В · 0 · PE/резерв). Ланцюг сам формує синусоїду 50 Гц для звичайних розеток і DC для EV. Алюміній 50 мм² ≈ 135 А — до ~107 кВт на відвід. Як саме народжується синусоїда — детальний розбір ↓

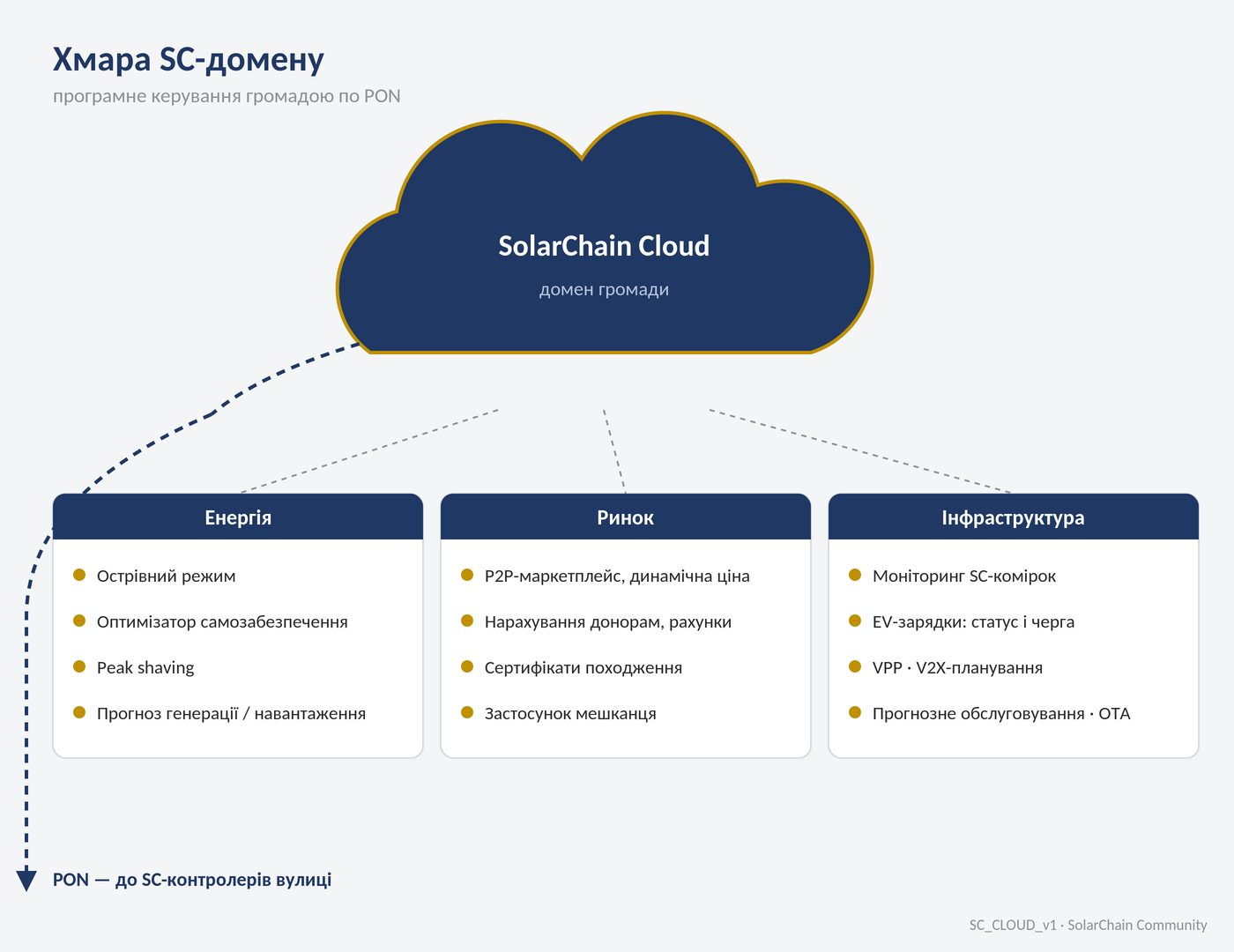

По PON-волокну кожен контролер на зв'язку з хмарою: моніторинг, прогноз генерації, P2P-ринок з динамічною ціною, нарахування донорам, керування EV-чергою, VPP-агрегація та OTA-оновлення.

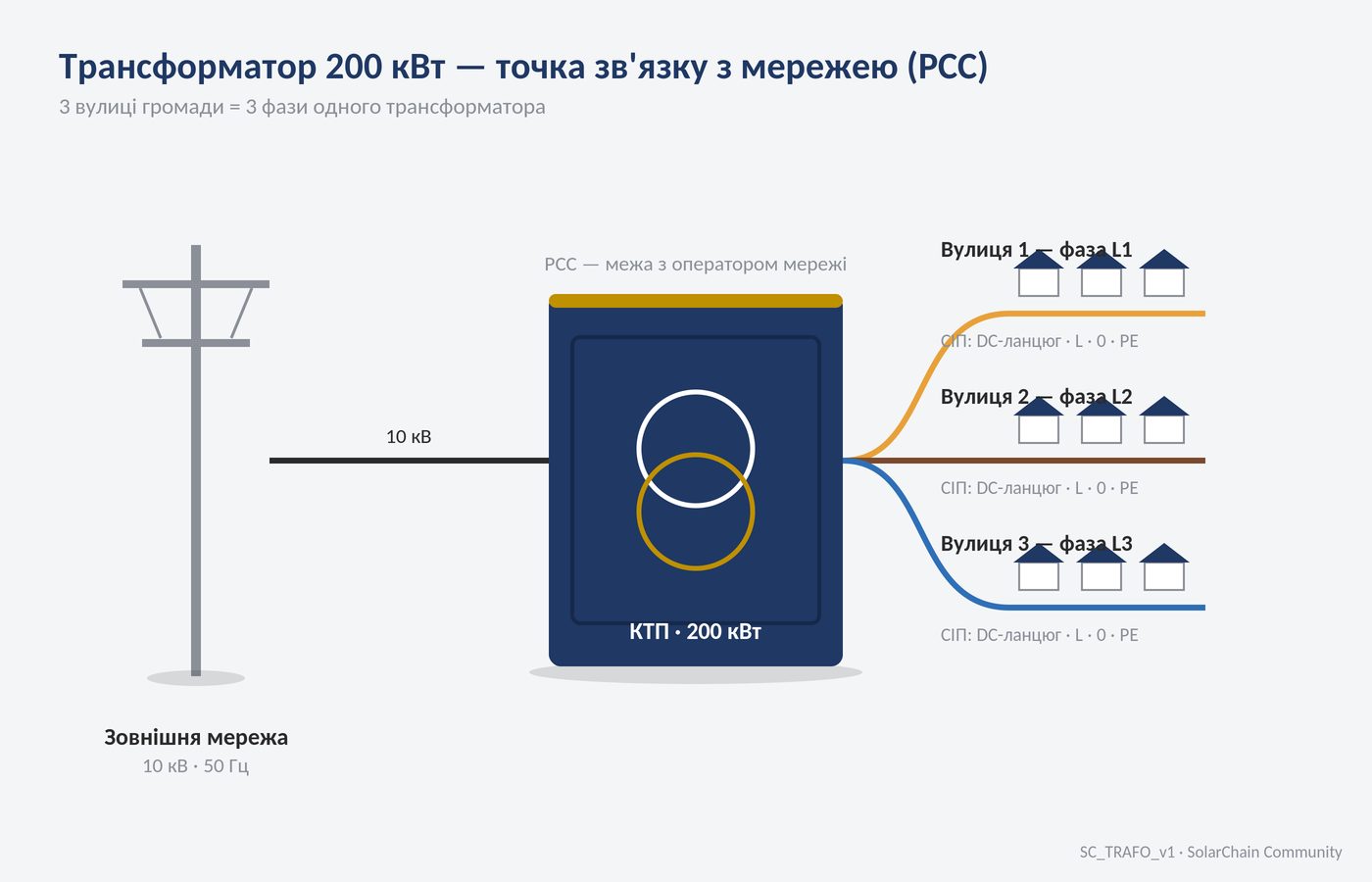

Трансформатор — точка зв'язку з оператором (PCC): 3 вулиці = 3 фази. Надлишки продаються в мережу, дефіцит докуповується; peak shaving згладжує пікові навантаження.

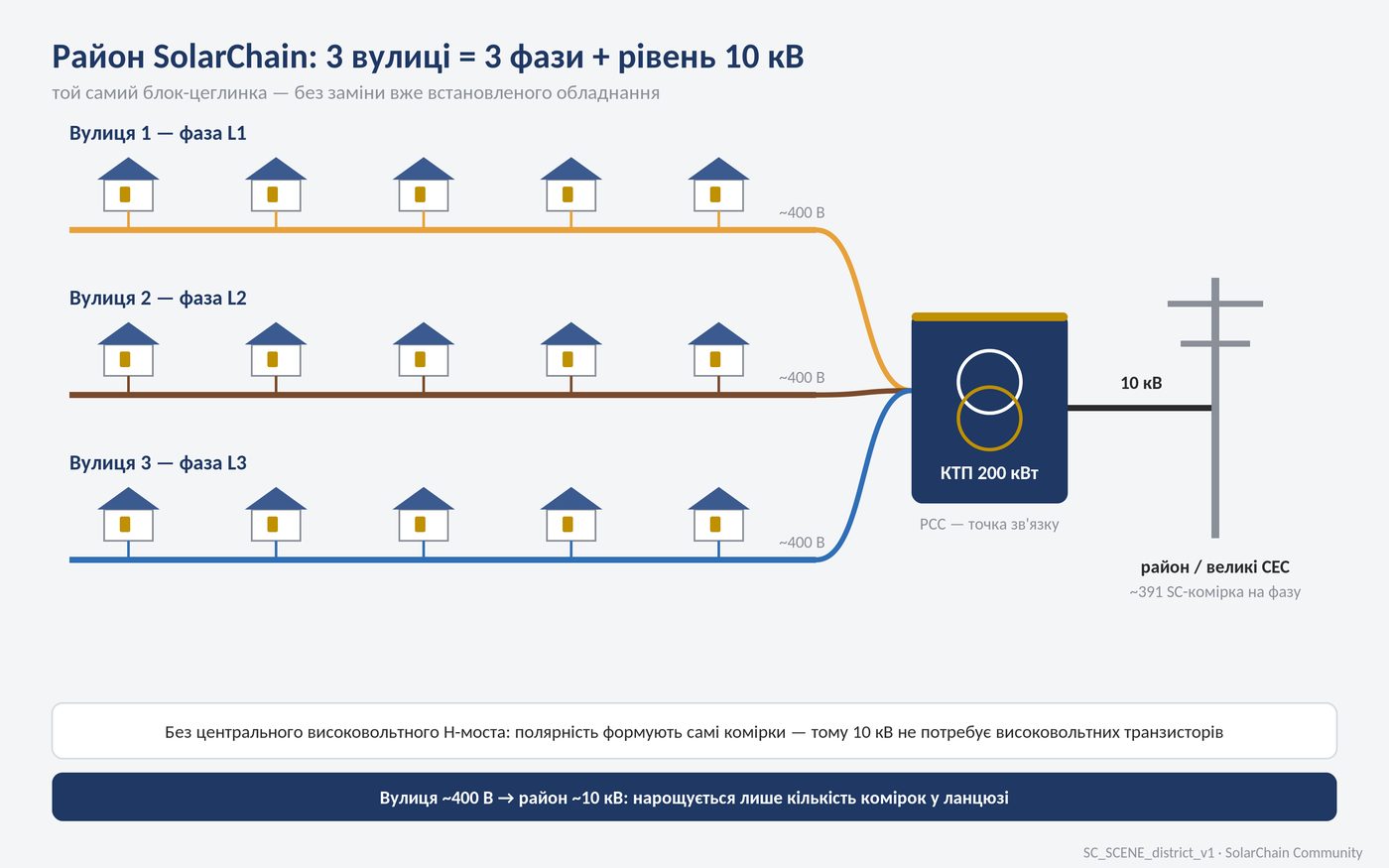

Той самий блок-цеглинка масштабується: ~400 В на вулиці → ~10 кВ для великих СЕС чи району (~391 комірка/фазу). Це стадія зрілості домену, що не потребує заміни вже встановленого обладнання.
Найчастіше питання: «комірки розкидані по всій вулиці — як із них виходить рівний струм для розетки?» Розбираємо до гвинтика.

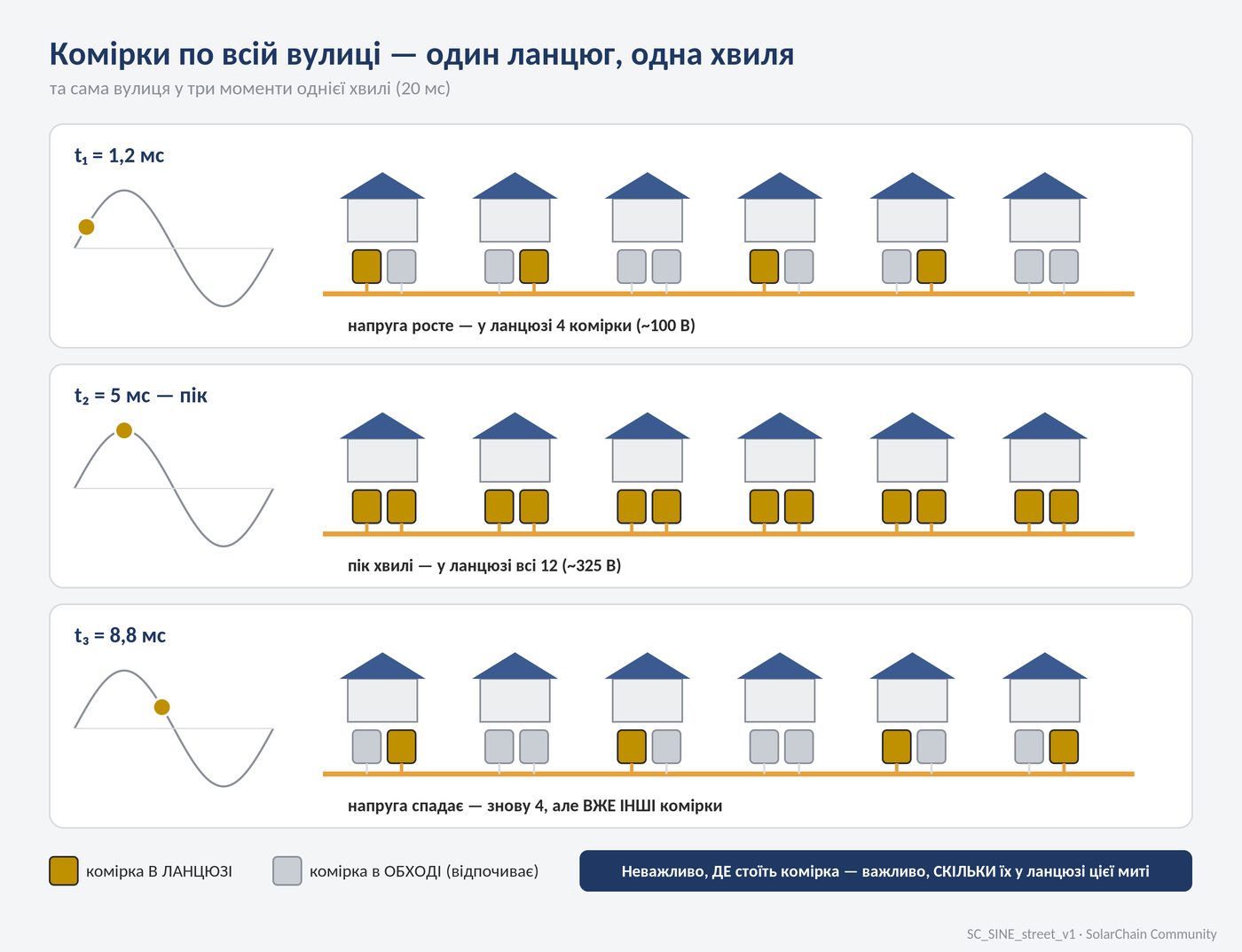

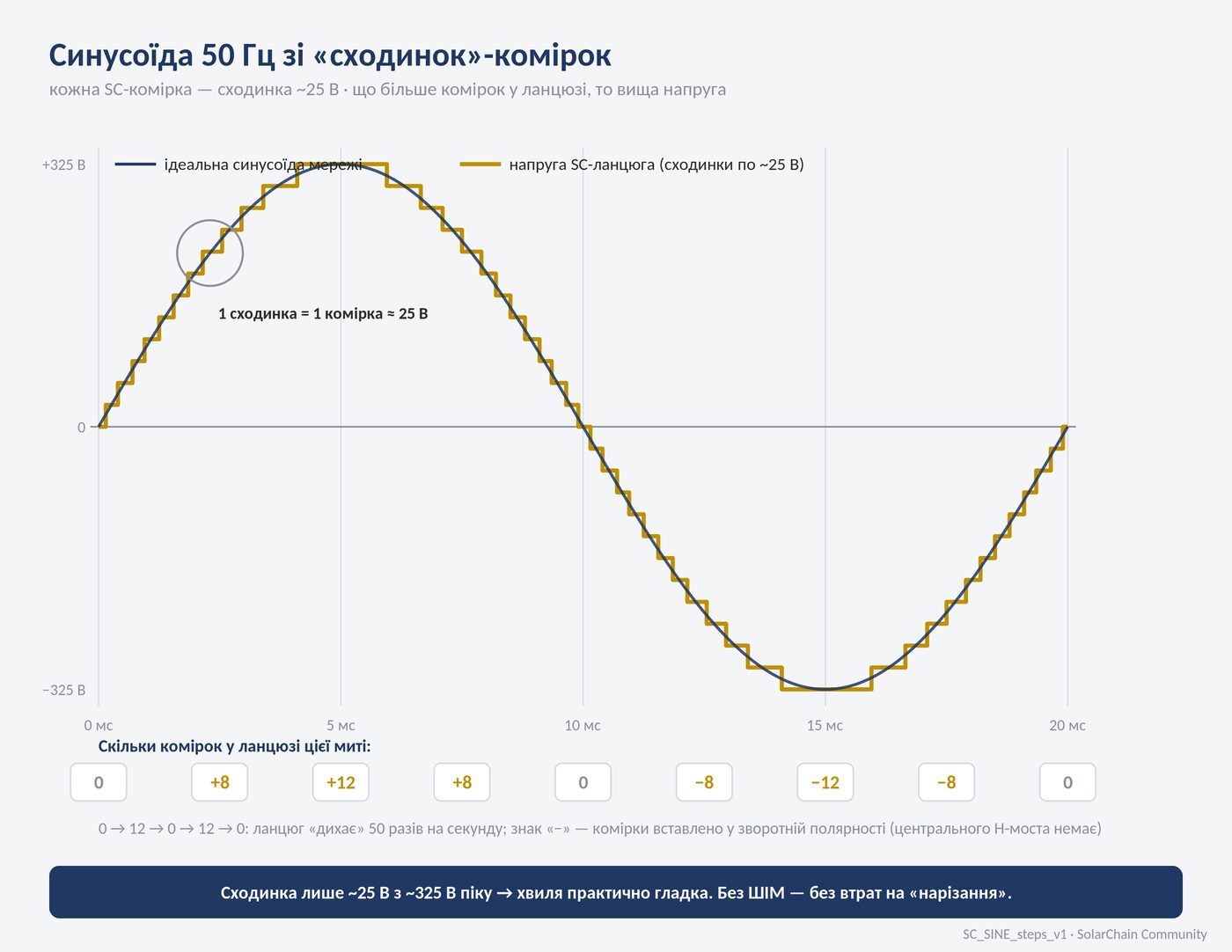

Кожна SC-комірка додає в ланцюг ~25 В — як одна сходинка. Сама по собі вона «не знає» про синусоїду: вміє лише два стани — в ланцюзі або в обході.
Контролери синхронно вставляють комірки одну за одною — напруга росте сходинками до ~325 В, потім так само сходинками спадає до нуля. І так 50 разів на секунду.
Полярність формується на рівні самих комірок: для від'ємної півхвилі контролери вставляють їх у зворотній полярності низьковольтними ключами. Центрального високовольтного H-моста немає — саме тому ланцюг масштабується аж до 10 кВ.

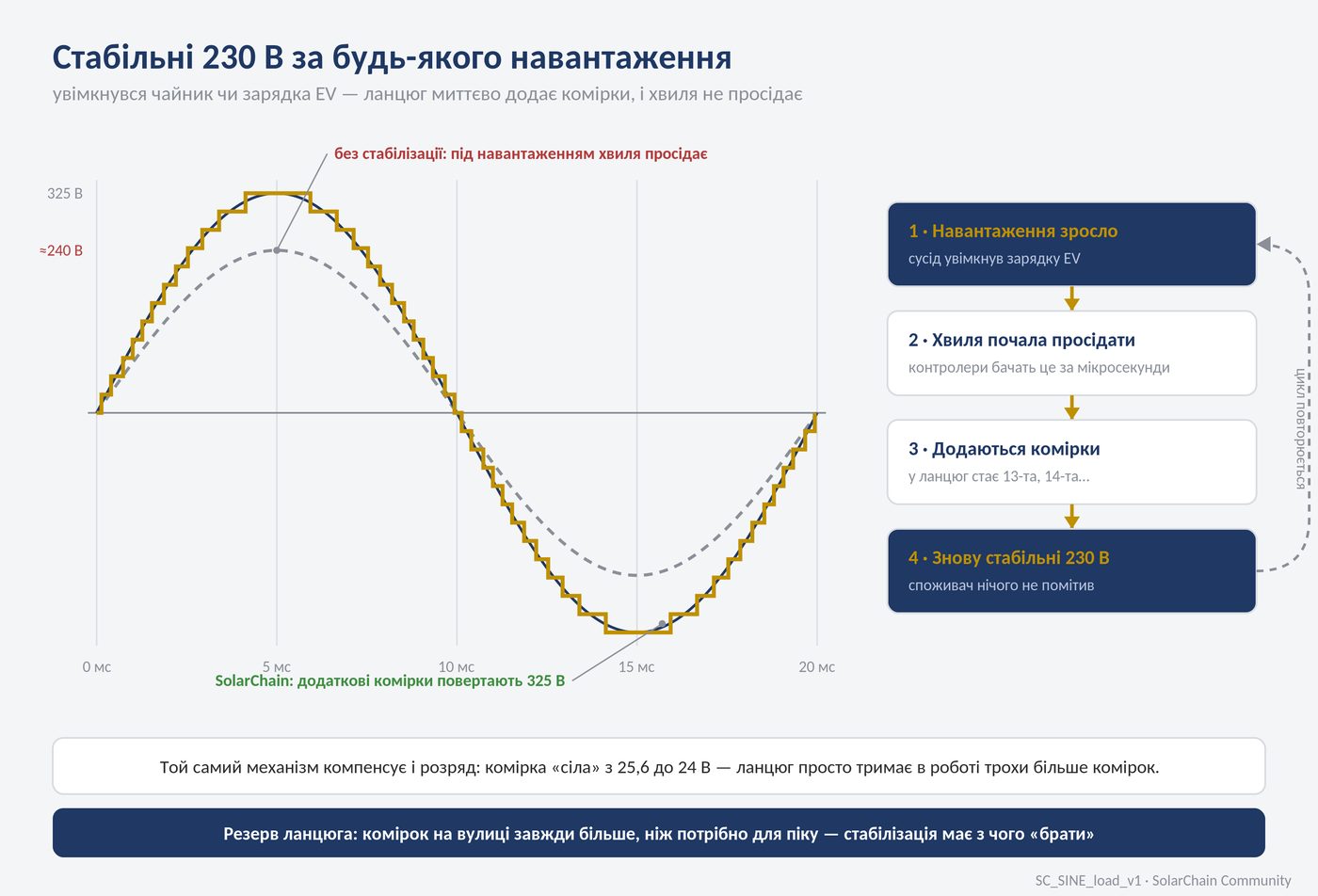

Увімкнулося велике навантаження — хвиля почала б просідати, але контролери за мікросекунди додають у ланцюг більше комірок. На виході — стабільні 230 В завжди.
сповільнено у ~100 разів — насправді цикл триває 1/50 секунди. Сіра хвиля — що було б без стабілізації; бірюзова — вихід SolarChain.
додайте навантаження — кількість комірок у піку зросте, а бірюзова хвиля не просяде
Що дрібніша сходинка, то ближча хвиля до ідеальної. Уже за 16+ SC-комірок на півхвилю коефіцієнт гармонічних спотворень (THD) становить орієнтовно 4–5%, а за 31 комірки (конфігурація EV-стека) — ~2%. Вимога ДСТУ EN 50160 для низьковольтних мереж — THD ≤ 8%: SC-ланцюг вкладається із запасом, без вихідних фільтрів.
Кожен будинок вулиці — одна з п'яти ролей у домені. Нумерація відповідає пінам на сцені вгорі.

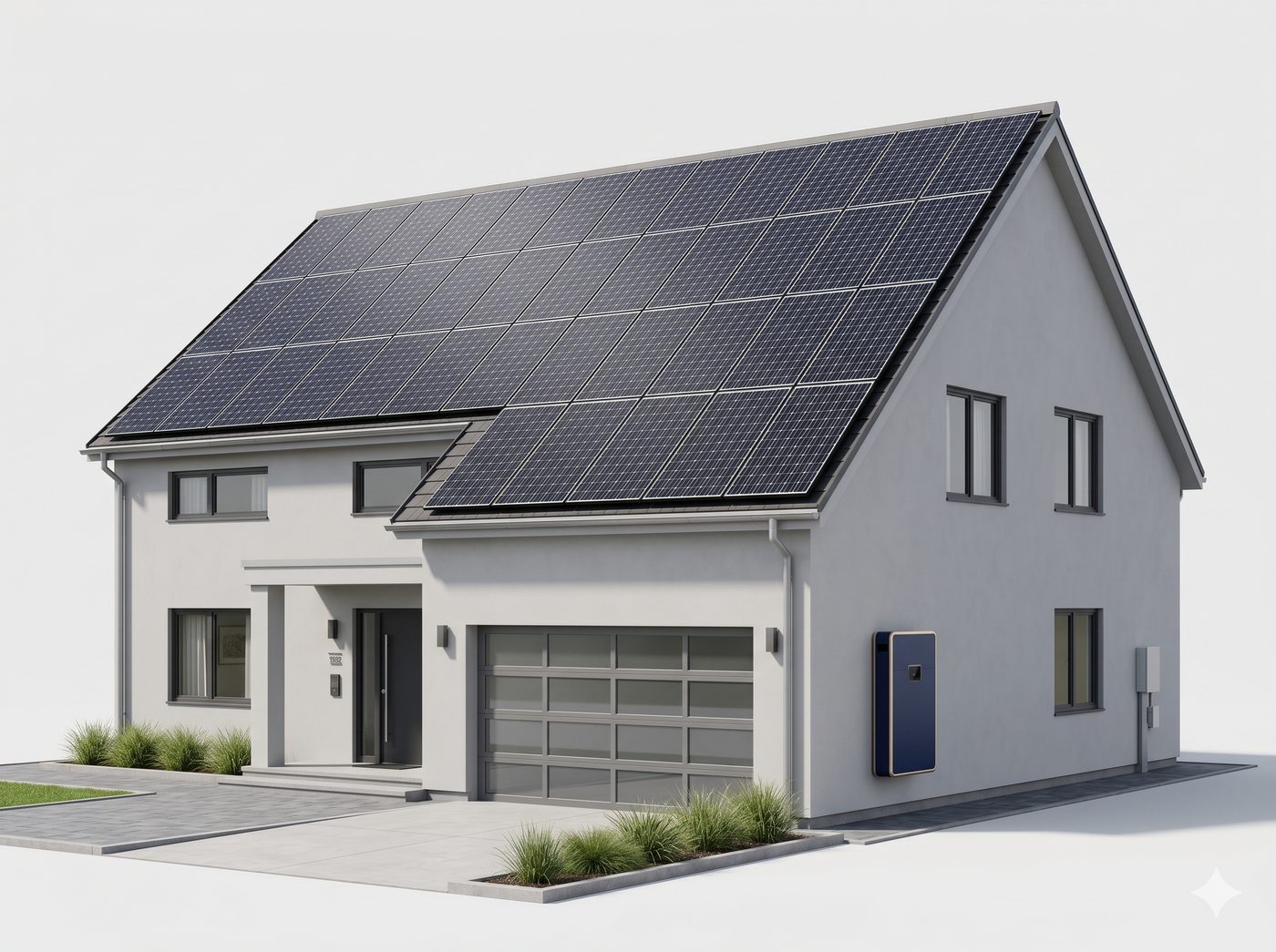

Найбільший «виробник»: дах повністю в панелях, кілька SC-комірок. Формує фазу вулиці.
дах: max PV · батарея: N×SC

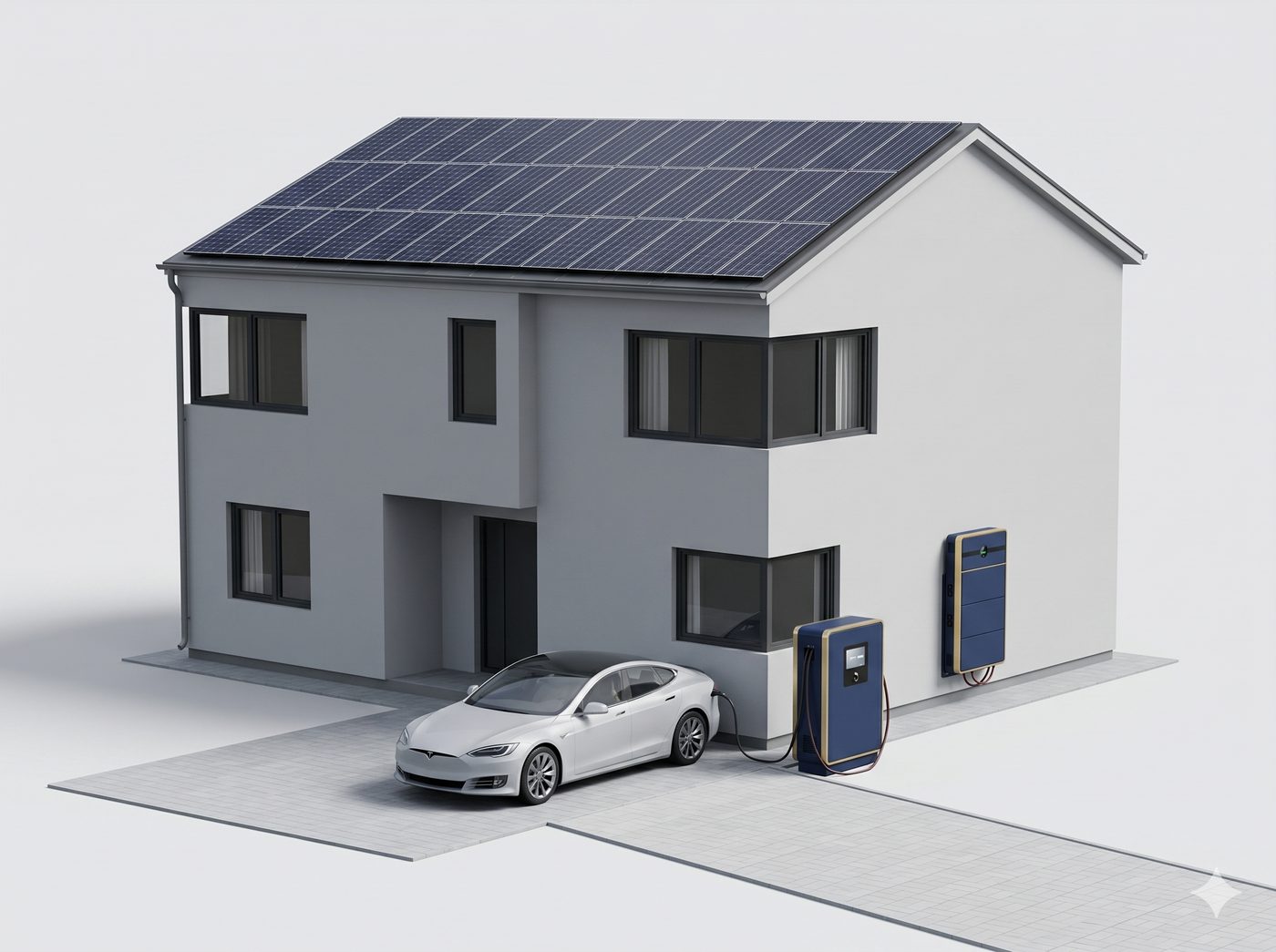

EV-зарядка до 900 В DC від виділеного EV-стека + власний сонячний навіс.
EV-стек: ~31 SC · навіс PV

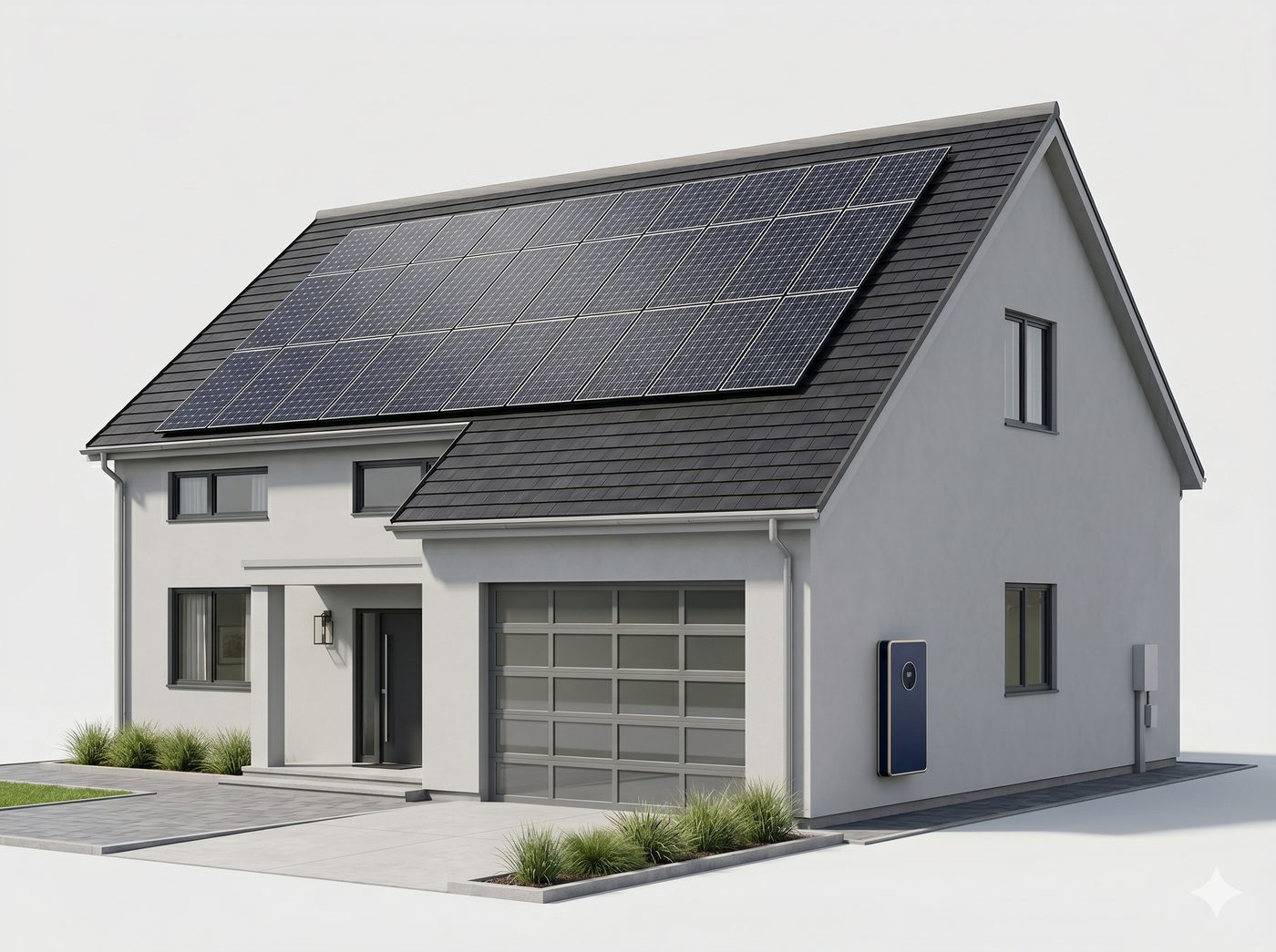

Котедж із помірним сонячним полем і однією SC-коміркою 16S.
1×SC 16S ≈ 51,2 В

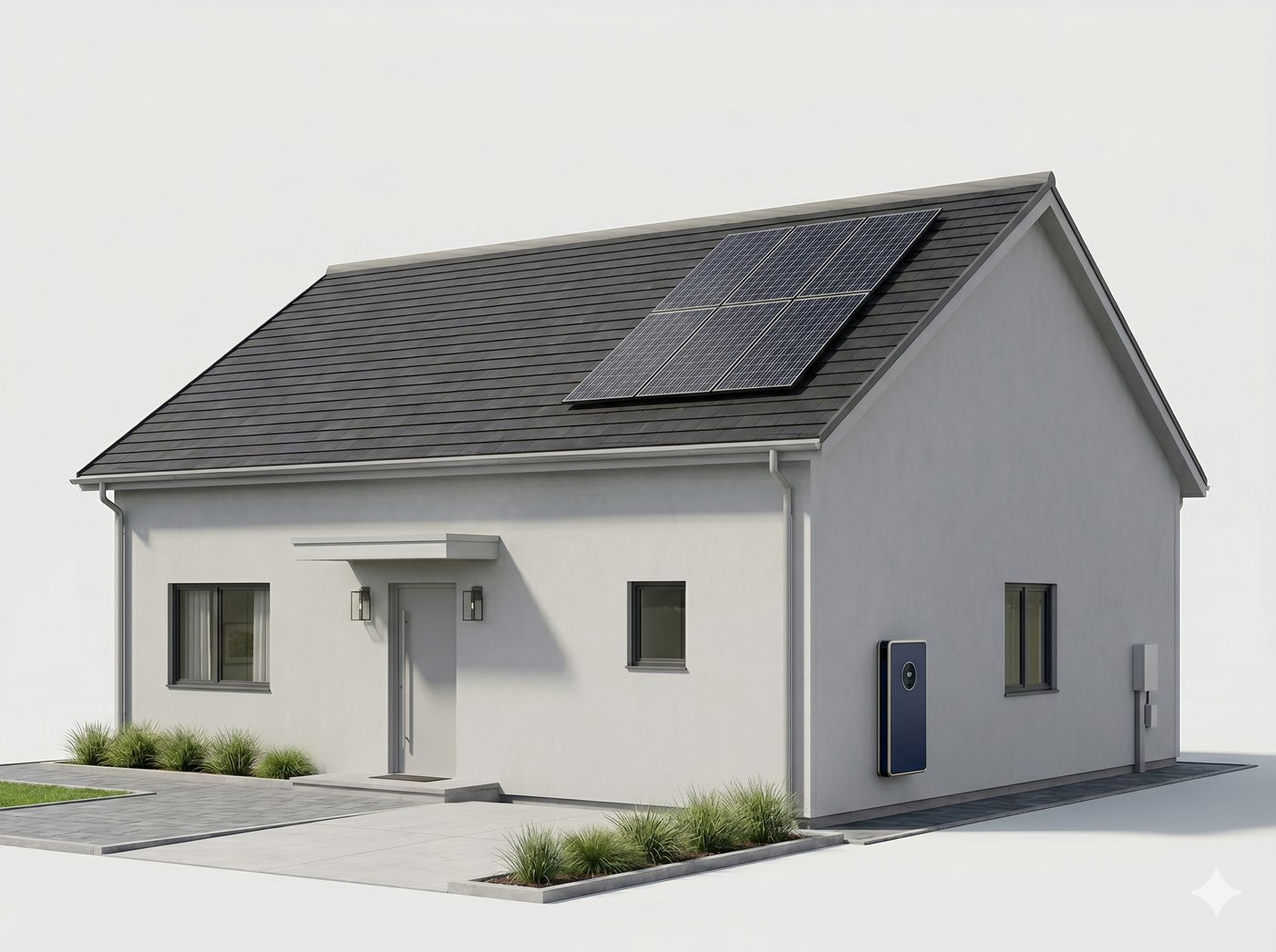

Маленьке бунгало: кілька панелей, мінімальна комірка 8S.
1×SC 8S ≈ 25,6 В · ~8 кВт·год

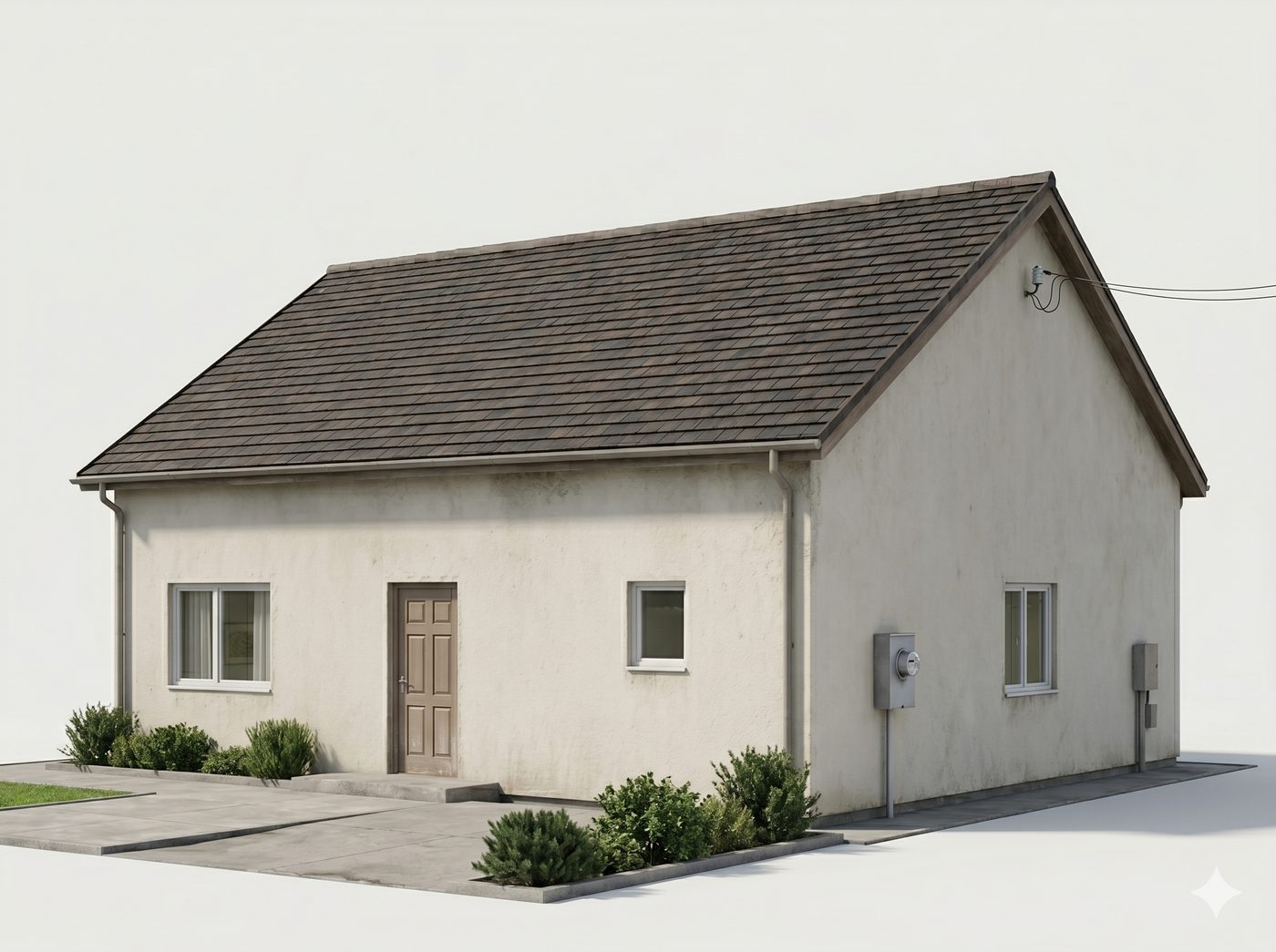

Без генерації і батарей — лише підключення L–0 та лічильник. Купує енергію в сусідів.
L–0 + лічильникДві робочі моделі — можна поєднувати.
Провайдер уже має PON-інфраструктуру, бригади й чергову службу — обслуговування SolarChain-домену стає його додатковою послугою за комісію від обороту громади.
Більше того, провайдер може сам бути учасником ком'юніті: ставить власні SC-комірки, заробляє на продажі енергії — і тому прямо зацікавлений у безперебійності свого обладнання (PON, хмара, вузли зв'язку).
Активні мешканці-співвласники беруть на себе роль енергоменеджерів: проходять навчання від SolarChain, отримують доступ до панелі моніторингу й регламенти.
Хмара робить це посильним: автоматичні сповіщення, прогнозне обслуговування, OTA-оновлення. Гаряча заміна комірок означає, що більшість робіт — без зупинки системи і без спецдопусків до високої напруги (роботи на знеструмленій комірці).
Від заявки до участі в енергоринку вулиці — п'ять кроків.
Оцінюємо дах (площа, орієнтація, затінення), споживання домогосподарства, стан вводу і сумісність наявного обладнання: панелі підключаються через MPPT-контролери до SC-комірки, а власний інвертор (якщо є) має бути гальванічно розв'язаним від батареї. Результат — рекомендована роль у громаді та конфігурація обладнання.
Від опорного будинку-донора до споживача без генерації. Договір фіксує: власність на обладнання, правила нарахувань, тарифну модель P2P, порядок виходу.
Типовий монтаж — 1–2 дні без відключення вулиці: комірка на стіну, панелі на дах, відвід від найближчої опори СІП (гаряче підключення в ланцюг).
SC-контролер отримує волокно, проходить автоконфігурацію та з'являється в цифровому двійнику домену: моніторинг, телеметрія, участь в алгоритмах вулиці.
Мешканець бачить генерацію, споживання і баланс; донори — нарахування за віддану енергію. З цього моменту будинок — повноцінний учасник енергоринку вулиці.
Кожна роль у громаді має свою вигоду.

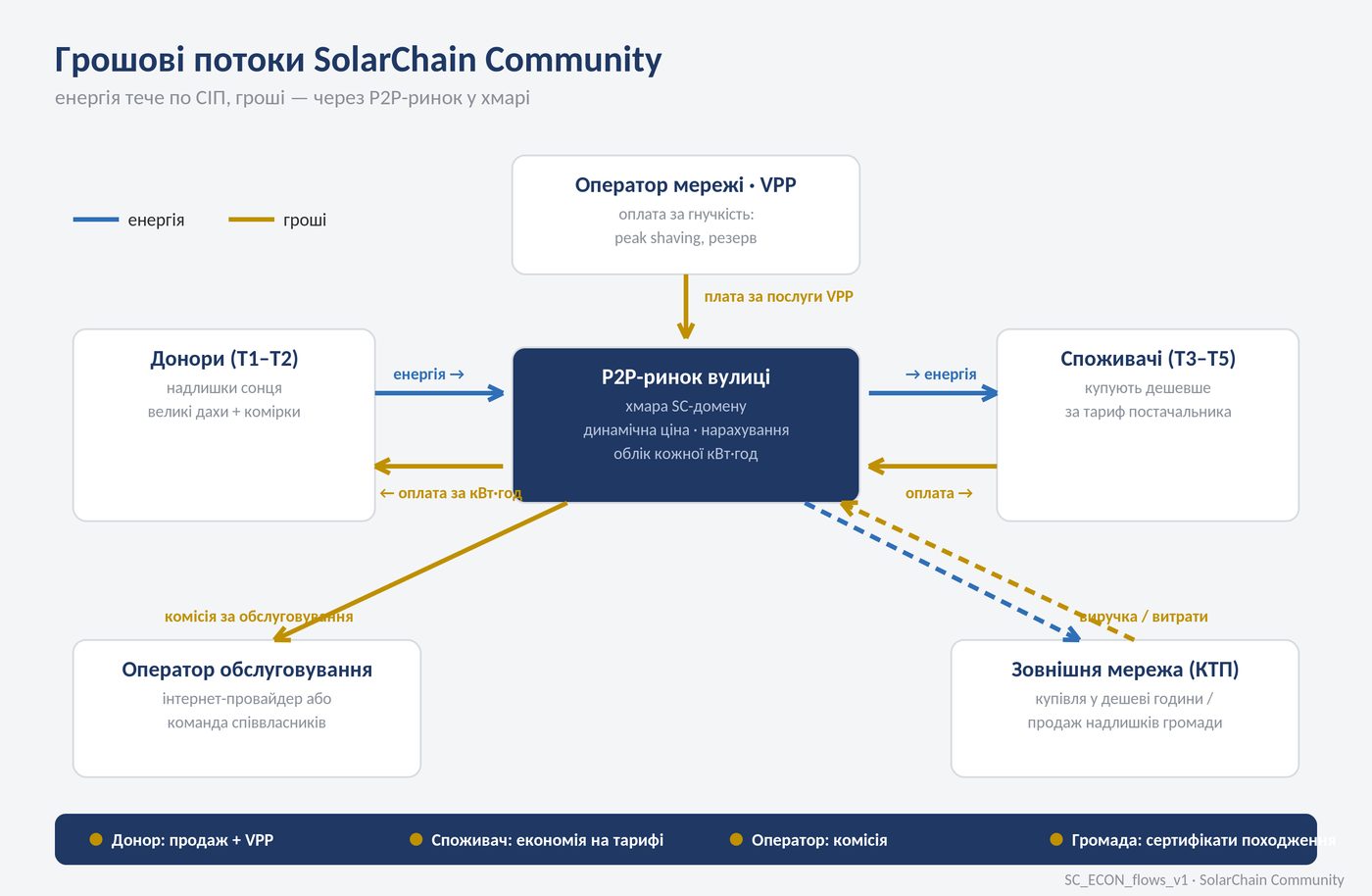

Заробляє на: продажі енергії сусідам за динамічною ціною, прив'язаною до ціни РДН + вартості доставки — сусід платить менше, ніж постачальнику, а донор отримує більше, ніж за продаж у мережу. Плюс VPP-послуги (агрегація гнучкості) та EV-зарядка для гостей вулиці. Орієнтир на «зелений тариф» не закладаємо — він діє лише до 01.01.2030.
Менші рахунки: власне сонце вдень, дешева сусідська енергія ввечері, peak shaving проти пікових тарифів. Батарея окуповується швидше, бо працює на всю вулицю, а не простоює.
Без інвестицій: купує енергію вулиці дешевше за тариф постачальника й отримує світло під час відключень. Може будь-коли підвищити роль до Т4/Т3.
Та сама вулиця, класична схема «кожен сам за себе» — і спільний SC-домен.
| Критерій | Класика: СЕС + гібридний інвертор у кожному домі | SolarChain Community |
|---|---|---|
| Силова електроніка | дорогий інвертор у кожному будинку | SC-ланцюг формує 50 Гц напряму, без ШІМ-втрат |
| Блекаут | кожен виживає сам; у сусіда без батареї — темно | острівний режим всієї вулиці, у т.ч. Т5 |
| Надлишки генерації | обрізаються або віддаються за «зеленим тарифом», який діє лише до 01.01.2030 | продаються сусідам за динамічною ціною ≈ РДН + вартість доставки (P2P) |
| Швидка EV-зарядка | неможлива без потужного приєднання | до 900 В DC від EV-стека вулиці |
| Відмова обладнання | інвертор зламався — будинок без енергії, чекає сервіс | слабка комірка обходиться «на гарячу», система працює |
| Інфраструктура | реконструкція мережі для нових потужностей | один СІП (4 жили) + PON на існуючих опорах |
| Масштабування | кожен новий будинок — окремий проєкт | та сама «цеглинка»: вулиця ~400 В → район 10 кВ |
DC-транзит ізольований у власній жилі СІП, кожна комірка під наглядом свого контролера (напруга, температура, стан), аварійна комірка миттєво виводиться з ланцюга. Будинок отримує звичайні 230 В.
Ні. Внутрішня мережа лишається як є: ввід L–0 ≈230 В + лічильник. Уся «магія» — на вулиці та в SC-комірці.
Його комірка обходиться ланцюгом без зупинки вулиці; договір передбачає переуступку новому власнику або викуп обладнання громадою.
Зв'язок із мережею — одна точка (PCC на КТП), за моделлю активного споживача з УЗЕ. Усередині домену — власна низьковольтна/DC інфраструктура громади.
Домен докуповує енергію з мережі через КТП (бажано в нічні дешеві години — це робить оптимізатор хмари) і живить вулицю з накопичувачів.
Так, за однієї з двох умов: панелі переводяться на MPPT-контролери, що заряджають SC-комірку напряму, або ваш інвертор гальванічно розв'язаний від батареї (трансформаторна ізоляція). Звичайний гібридний інвертор без розв'язки під'єднувати до комірки ланцюга не можна — це перевіряє енергоаудит.
SC-комірка та панелі — власність домогосподарства (або лізинг від громади/оператора); СІП, PON і КТП — спільна інфраструктура громади.
Ні. За 16+ комірок THD ≈ 4–5%, що вкладається у вимогу ДСТУ EN 50160 (≤8%) із запасом — чутлива електроніка, котли й насоси працюють штатно. Класичні ШІМ-інвертори навпаки потребують вихідних фільтрів, щоб досягти такої якості.
