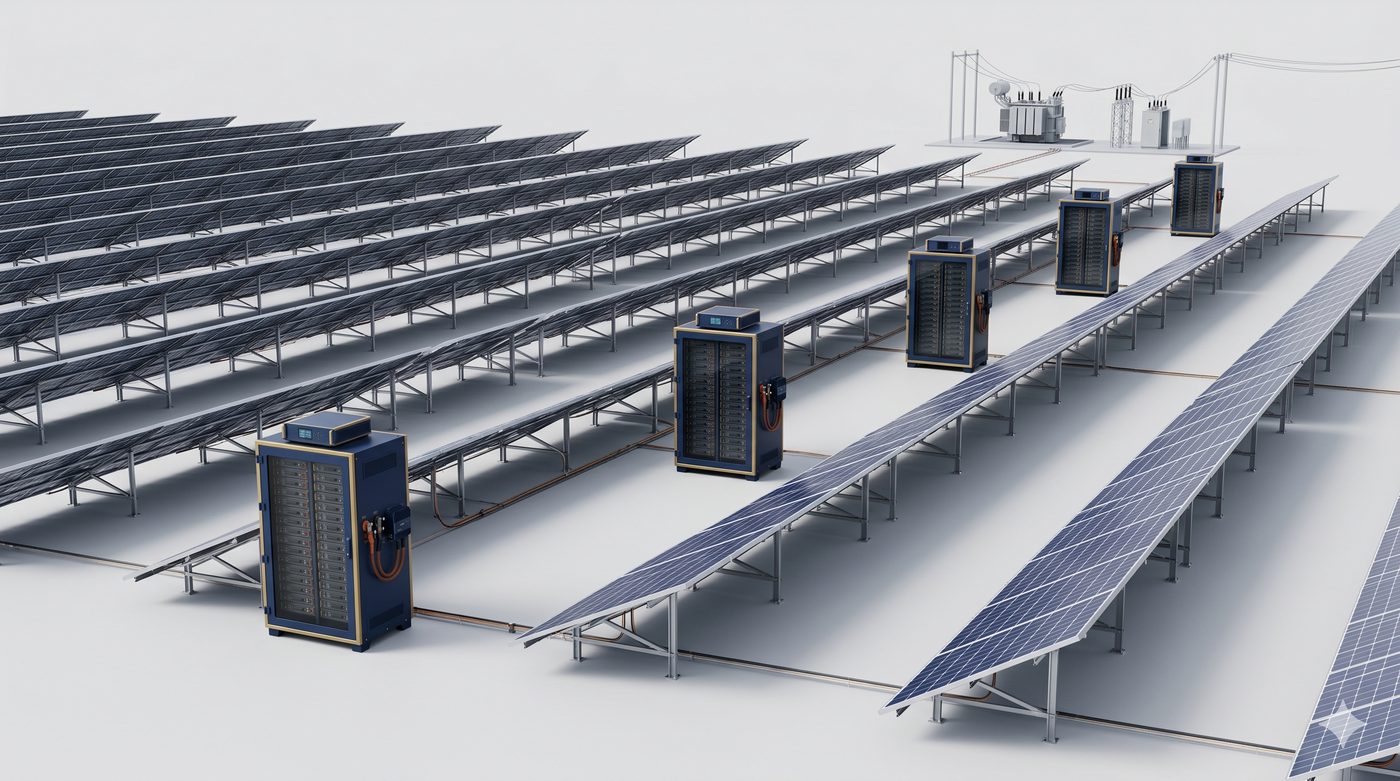

Велика СЕС із HV-блоками SolarChain, рознесеними між рядами панелей — кожен блок зі своїм MPPT
20 високовольтних блоків формують 10 кВ змінного струму прямо з ланцюга LiFePO4-комірок: без низьковольтного каскаду, без ШІМ, без центрального H-моста. Для великих СЕС, підприємств і енергетичних островів.
Як це працює ↓
Велика СЕС із HV-блоками SolarChain, рознесеними між рядами панелей — кожен блок зі своїм MPPT
Усім, хто працює з мегаватами — і втрачає гроші на перетвореннях, приєднанні чи дешевому денному продажі.
Станції 5–250 МВт (в Україні — до Покровської на 240 МВт), що змушені продавати енергію вдень за найнижчою ціною РДН.
Заводи з піками 1–5 МВт, для яких нове приєднання — мільйони гривень і роки погоджень.
Сусідні майданчики, що хочуть спільний енергетичний острів 10 кВ — промисловий аналог Community.
За оцінкою «Оператора ринку» (2026), УЗЕ на арбітражі РДН окуповується менш ніж за 4 роки.
У сонячний день обідня ціна РДН провалюється до ~2 600–3 000 грн/МВт·год, а ввечері злітає до 8 400–9 300. Уся маржа дістається не виробнику.
Система запасає денну енергію та віддає її у вечірній пік. Δ ≈ 6 000 грн/МВт·год — щодня.
Класика: LV-інвертор → підвищувальний трансформатор. Кожен мегават губить десятки кіловат постійно.
Ланцюг сам видає 10 кВ — без проміжного каскаду, комутація на основній частоті замість ШІМ 3–20 кГц.
Контейнерні рішення збирають усе тепло в одній точці й тягнуть довгі високовольтні DC-шини (ризик arc-flash).
Кожен блок має власний MPPT із гальванорозв'язкою — блоки стоять там, де панелі. Менше тепла, коротші DC-траси, N-1.
Для заводу нове приєднання на мегавати — тривала й коштовна процедура в ОСР.
Підприємство (чи група) живить себе самостійно і працює з мережею як активний споживач з УЗЕ.
Та сама ідея, що й у Community — комірка-сходинка, — тільки сходинка тут заввишки 707 вольтів.

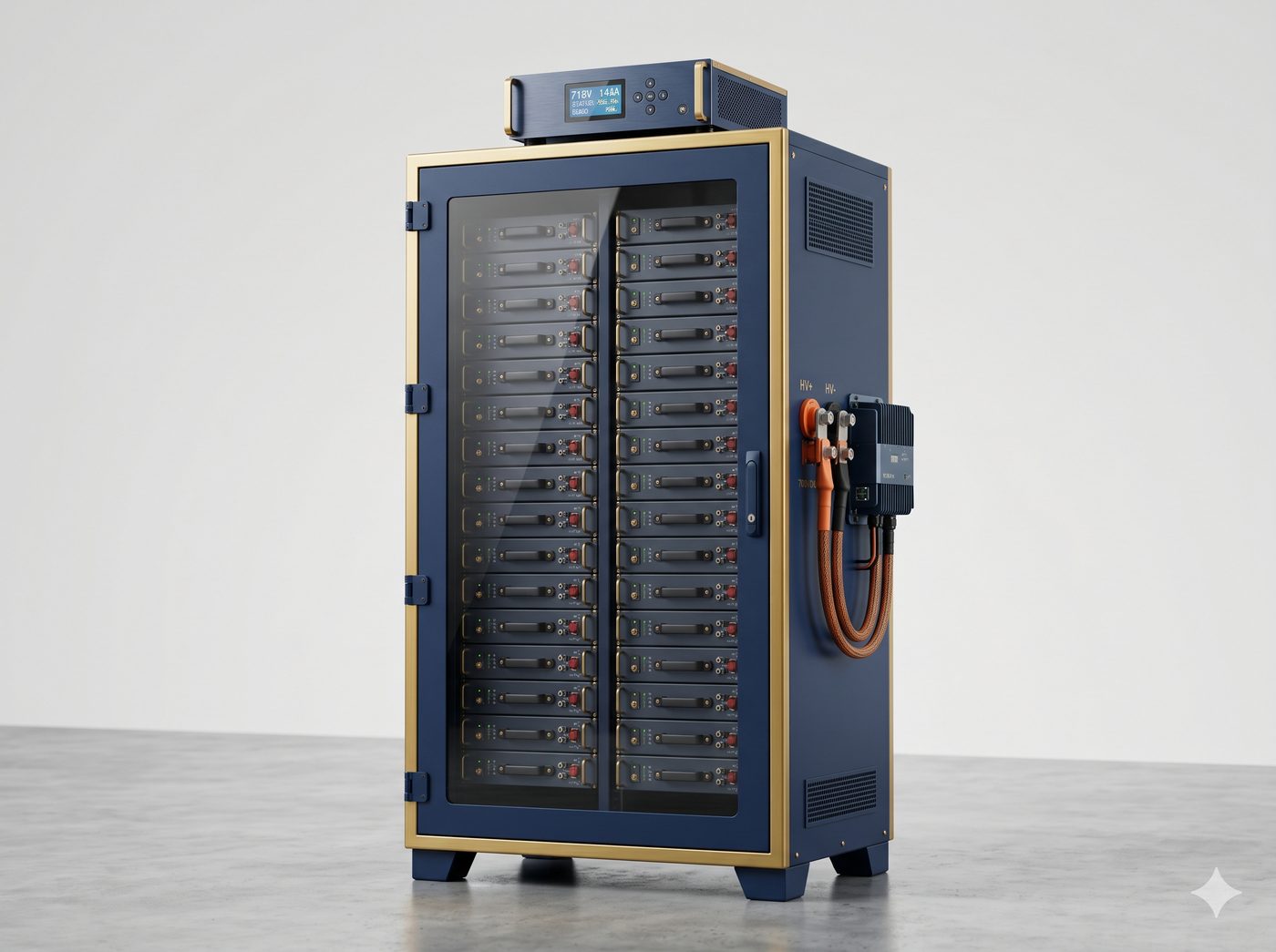

Високовольтна батарея LiFePO4 (552–807 В залежно від заряду) зі своїм SC-контролером, власним MPPT із гальванічною розв'язкою та BMS. Це «цеглинка» промислового рівня — аналог SC-комірки з Community.

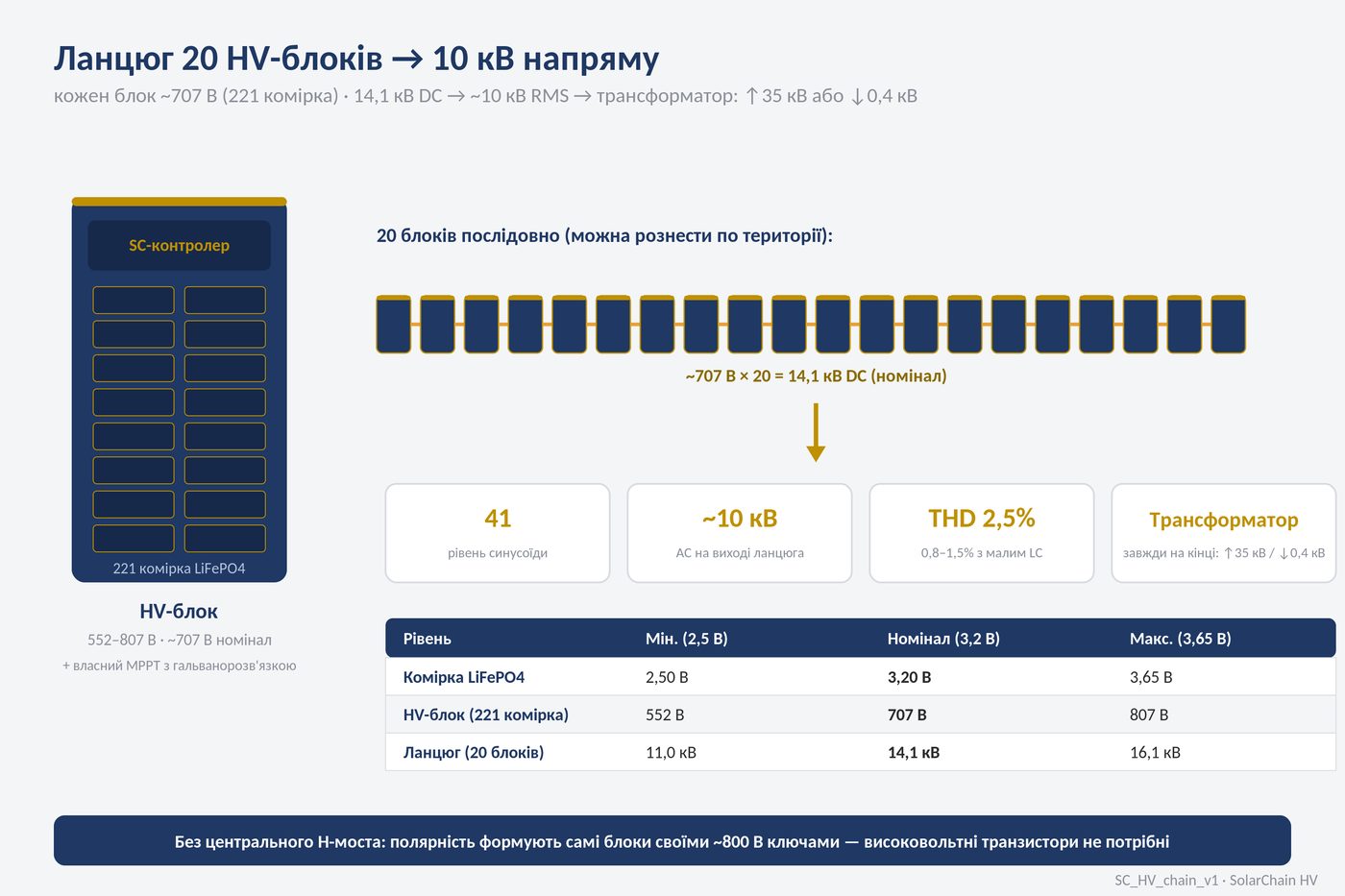

Контролер у реальному часі вмикає від 0 до 20 блоків — сума напруг повторює миттєве значення синусоїди. Полярність формують самі блоки своїми ~800 В ключами: центрального високовольтного H-моста немає — саме тому не потрібні високовольтні транзистори.
сповільнено у ~100 разів · 41 рівень напруги → THD 2,5% ще до фільтра

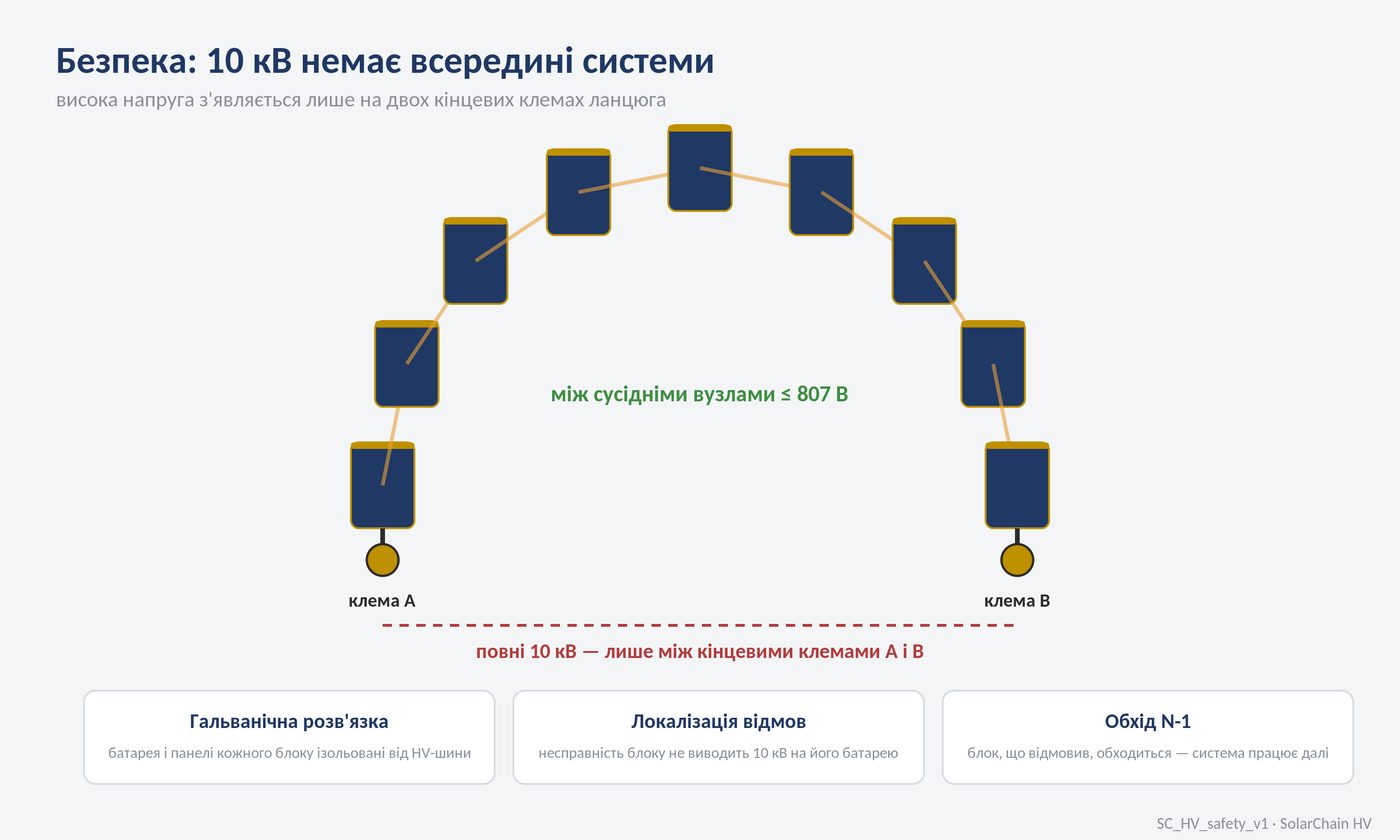

Між сусідніми вузлами ланцюга — не більше напруги одного блоку (≤807 В); повні 10 кВ з'являються лише на двох кінцевих клемах. Батарея і панелі кожного блоку гальванічно ізольовані від HV-шини.
Блоки не мусять стояти поруч: кожен зі своїм MPPT — ставимо біля панелей. Це дає шість інженерних виграшів:
Менше тепла — джерела рознесені, немає гарячої зони
MPPT без обмежень — трекерів стільки, скільки блоків
Короткі DC-траси — менші втрати I²R
Панелі — в найкращих точках, не прив'язані до центру
Резервування N-1 — відмова блоку не зупиняє систему
Без довгих HV DC-шин — нижчий ризик дугового пробою
| Параметр | Комірки 314 А·год | Комірки 100 А·год |
|---|---|---|
| Енергія системи | 4,44 МВт·год | 1,41 МВт·год |
| Корисна енергія (80% DoD) | 3,55 МВт·год | 1,13 МВт·год |
| Потужність AC (безперервна, 0,5C) | 2,19 МВт | 0,70 МВт |
| Пікова потужність (1C, 30 с) | 4,38 МВт | 1,39 МВт |
| Ресурс | 7 000 циклів ≈ 19 років | 7 000 циклів ≈ 19 років |

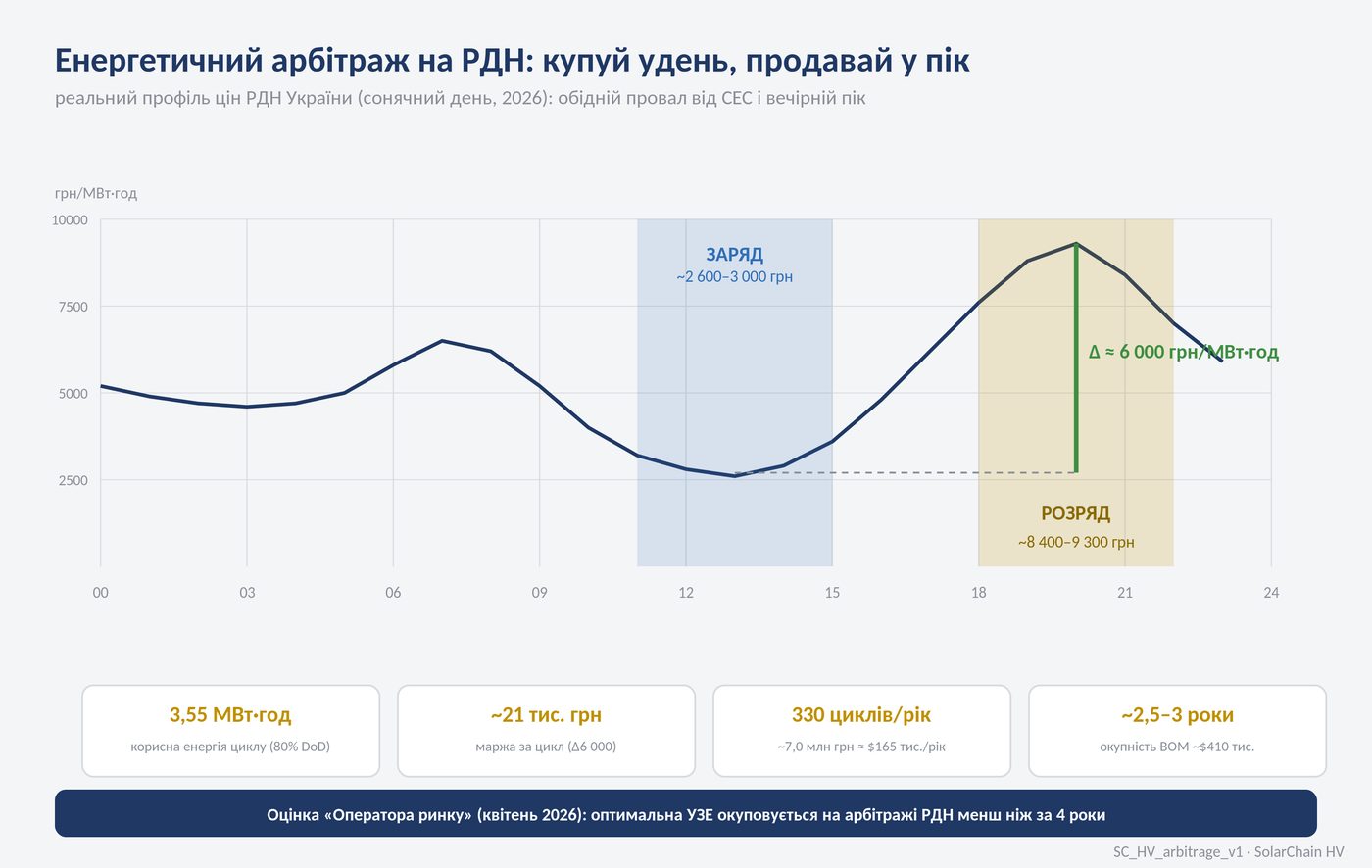

Реальні ціни українського ринку «на добу наперед», 2026 рік.
система 314 А·год: заряд в обідній провал, розряд у вечірній пік
синя лінія — ціна РДН · бірюзова заливка — режим роботи батареї (низ — заряд, верх — розряд)
валова маржа арбітражу (3,55 МВт·год × Δ6 000 грн × 330 циклів) ≈ $165 тис./рік.
при BOM ~$410 тис. Збігається з оцінкою «Оператора ринку» для УЗЕ: до 4 років.
балансуючий ринок, резерв для підприємства, peak shaving — арбітраж лише базовий потік. Для систем великої ємності — стабілізація частоти мережі: ланцюг миттєво додає чи поглинає потужність, і ця гнучкість продається як допоміжна послуга оператору системи передачі.
Орієнтовна собівартість матеріалів (BOM) системи на 20 блоків, комірки 314 А·год.
| Комірки LiFePO4 314 А·год (4 420 шт) | $229 840 |
| Силова електроніка (ключі блоків) | $30 000 |
| Високовольтні BMS (20 шт) | $8 000 |
| Високовольтні MPPT (20 шт) | $18 000 |
| MV-трансформатор 10 кВ | $32 800 |
| Корпус, охолодження, захист, монтаж | $90 900 |
| РАЗОМ (4,44 МВт·год · 2,19 МВт) | ~$410 000 |
| Рішення ~2 МВт | ККД | Розподіл | $/кВт·год |
|---|---|---|---|
| SolarChain MV 10 кВ | 98,0% | так | ~92 |
| Sungrow MV-станція | 99,0% | ні | ~140–180 |
| Huawei FusionSolar MV | 98,8% | ні | ~150–190 |
| Tesla Megablock | 91,0% | ні | <100 |
| LV-інвертор + трансформатор | 96,2% | ні | ~130–170 |
В Україні десятки СЕС від 10 МВт (найбільші — Покровська 240 МВт і Нікопольська 246 МВт), і всі продають пік генерації в обідній провал цін. Одна система SolarChain на кожні ~2 МВт потужності зміщує продаж у вечірній пік. ДТЕК уже поставив 200 МВт/400 МВт·год накопичувачів (Fluence) — ринок підтвердив потребу.

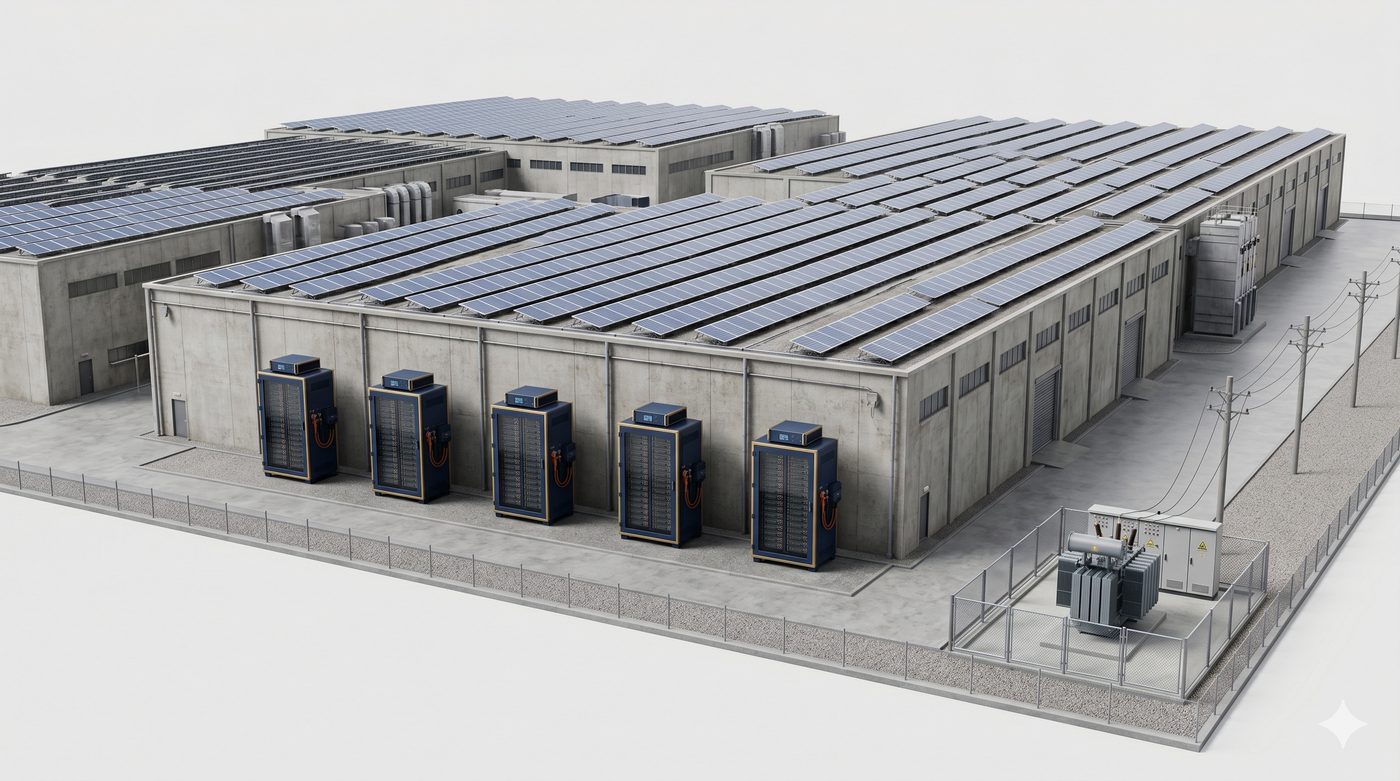

Завод із піком 2 МВт: система 314 А·год покриває пік повністю (2,19 МВт безперервно), зрізає вечірній тариф, дає резерв на знеструмлення і працює активним споживачем з УЗЕ. Оптимум «Оператора ринку» — 1 МВт / 3 МВт·год — майже точно наша конфігурація.

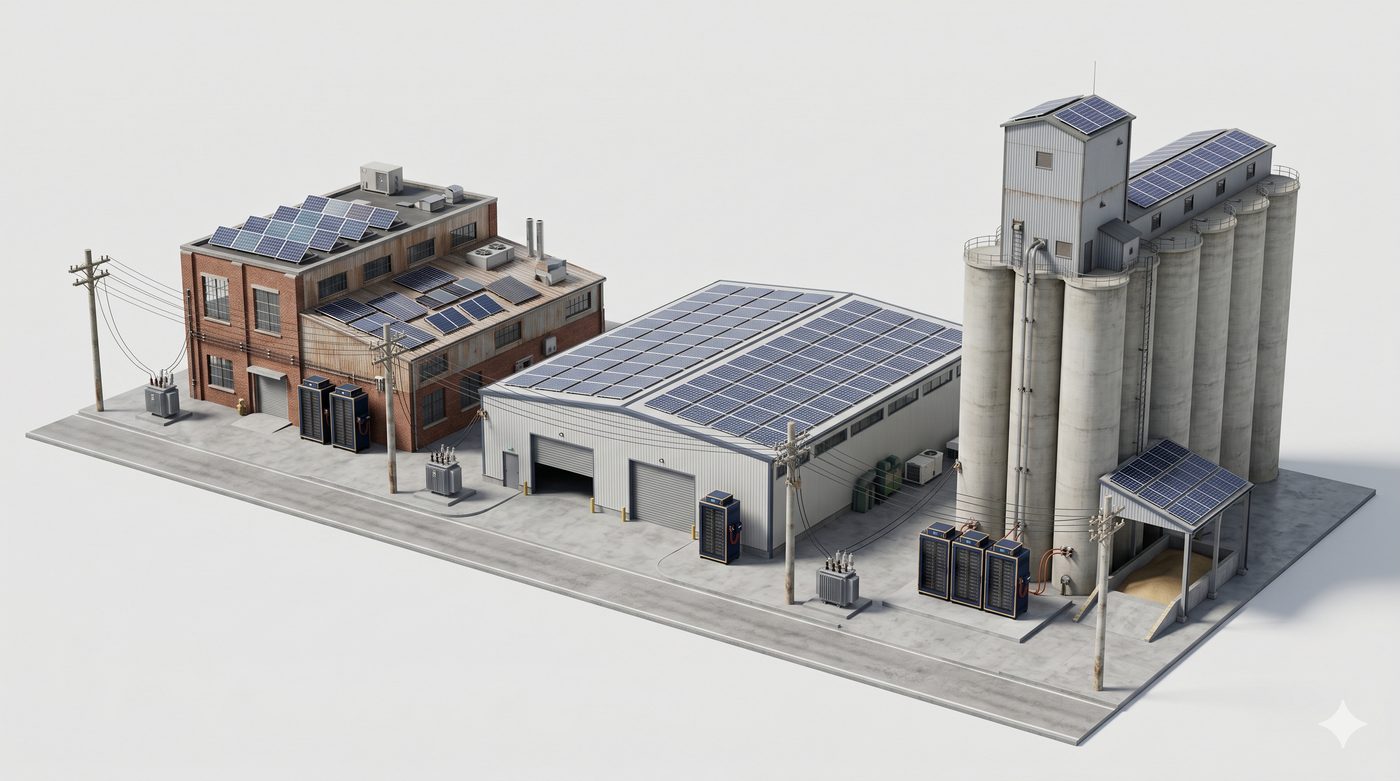

Сусідні підприємства складають блоки у спільний ланцюг 10 кВ: хто два, хто три — за потребою. Острів живе автономно, торгує на ринку від імені групи. Це Community, тільки на промисловому рівні — і блоки фізично стоять кожен на своєму майданчику.
Компроміс THD і вартості: 20 блоків = 41 рівень синусоїди = THD 2,5% без фільтра (вимога EN 50160 — ≤8%). Менше блоків — гірша хвиля, більше — дорожче без помітного виграшу.
Повні 10 кВ існують лише між двома кінцевими клемами. Усередині системи максимум — напруга одного блоку (≤807 В), батареї гальванічно розв'язані, відмови локалізуються на рівні блоку.
Блок обходиться, ланцюг працює далі з 19 блоками (резерв N-1) — трохи зростає THD, потужність зберігається. Заміна — без зупинки системи.
Власна мережа 10 кВ усередині майданчика — внутрішня установка підприємства; зв'язок із зовнішньою мережею — через існуючу точку приєднання за моделлю активного споживача з УЗЕ. МВ-роботи виконує ліцензований підрядник.
На кінці SC-ланцюга 10 кВ завжди стоїть трансформатор, узгоджений під ціль: підвищувальний 10→35 кВ для розподільних мереж або понижувальний 10→0,4 кВ для локальних навантажень. Це стандартний серійний трансформатор — і він працює з уже чистою синусоїдою 10 кВ (THD ≤1,5%), тож не потребує запасу на гармоніки.
Напруги й THD — арифметика топології (221×3,2 В; 100%/40); ККД і вартість — розрахунковий BOM з ринковими цінами комірок 2026; ціни РДН — Оператор ринку; окупність УЗЕ <4 років — його ж дослідження (квітень 2026).
