Апаратна РЛС живиться від батарейного блока SolarChain; дизель-генератор — вимкнений, на другому плані
Ланцюг SolarChain синтезує 400 Гц прямо з батарей — джерело безперебійного живлення і формувач частоти в одному пристрої. Дизель більше не гуркоче 24/7: він лише зрідка підзаряджає батареї.
Як це працює ↓
Апаратна РЛС живиться від батарейного блока SolarChain; дизель-генератор — вимкнений, на другому плані
Усім, чия електроніка живиться 400 Гц — і чиє життя залежить від тиші та безперебійності.
Радіолокаційні комплекси на автомобільній базі, що сьогодні живляться зв'язкою «дизель + перетворювач 400 Гц».
Корабельні РЛС, сонари та зв'язок за стандартом MIL-STD-1399 — з розподілом блоків по відсіках для живучості.
Апаратні, вузли радіозв'язку, системи РЕБ — безперебійне живлення зі зниженою сигнатурою.
Наземне живлення авіатехніки 400 Гц (GPU) — без окремого перетворювача на кожній стоянці.
Окремий статичний перетворювач 50→400 Гц часто коштує дорожче за сам генератор — і це габаритний блок на платформі.
Контролер просто перемикає блоки у 8 разів частіше, ніж для 50 Гц. Окремий перетворювач зникає з комплексу.
Демаскувальний акустичний і тепловий слід цілодобово; пальне й моторесурс згорають навіть на холостому ході.

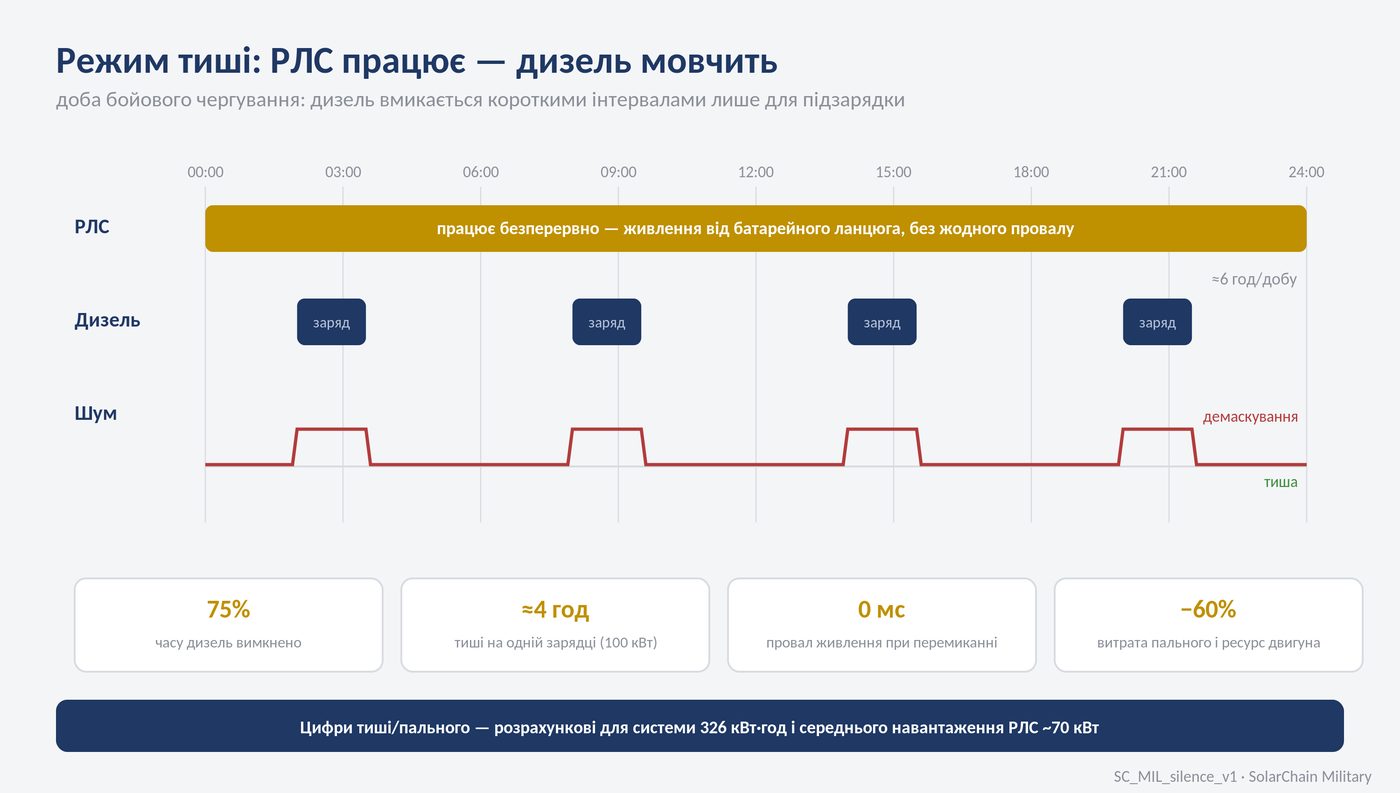

РЛС працює до ~4 годин з вимкненим дизелем; генератор вмикається короткими інтервалами за оптимального навантаження.
Перехід апаратної на генератор чи між джерелами дає провал — ризик збою чутливої радіолокаційної електроніки.
Ланцюг живить РЛС безперервно; джерела підзарядки змінюються «за спиною» батареї, не торкаючись виходу.

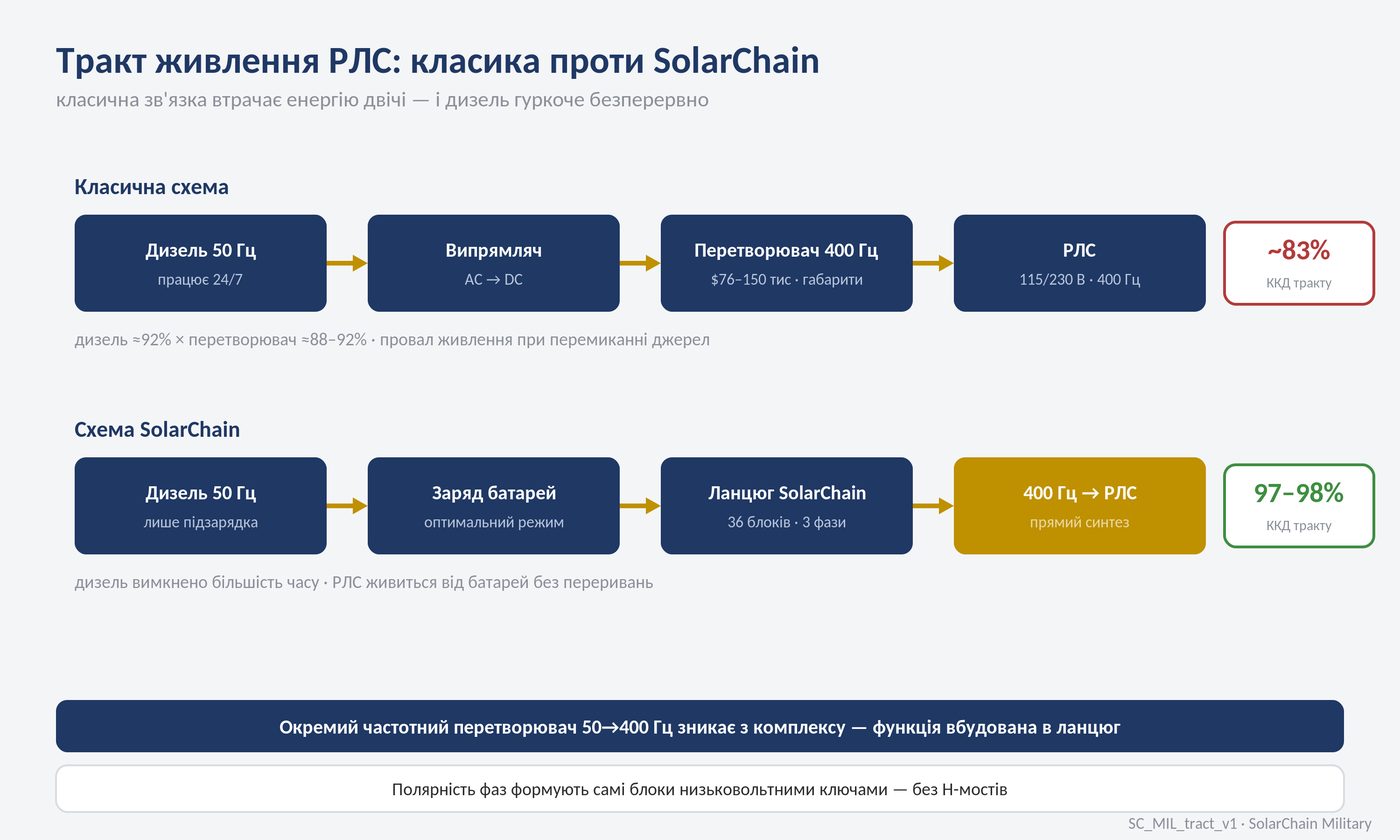

Дизель (≈92%) × перетворювач (≈88–92%) — кожна п'ята-шоста кіловат-година губиться.
Без подвійного перетворення; комутація на основній частоті, а не ШІМ. Менше пального — довша автономність.
Та сама архітектура, що формує 50 Гц для вулиці — лише контролер «диригує» у 8 разів швидше.
однакові блоки, однакові сходинки — лише темп перемикання у 8 разів вищий (сповільнено)
50 Гц — вулиця, будинок, острів
400 Гц — РЛС, авіація, флот
Програмна зміна: той самий ланцюг видає 50, 60 чи 400 Гц. Полярність формують самі блоки низьковольтними ключами — H-мостів немає.
| Вихідна потужність | 100 кВт · 3 фази |
| Вихідна частота | 400 Гц (цифровий синтез) |
| Вихідна напруга | 115 / 230 В |
| Блоків на фазу | 12 (25 рівнів напруги) |
| Комірок LiFePO4 314 А·год | 324 (3 фази) |
| Енергія системи | ~326 кВт·год |
| THD | 4,2% без фільтра · 0,8–1,5% з малим LC |
25 рівнів напруги дають сигнал, близький до ідеального синуса, ще до фільтра. Цифровий синтез гарантує 400,0 Гц без дрейфу — незалежно від навантаження і заряду батарей (та сама стабілізація, що тримає 230 В у цивільних кейсах).
Несправний блок обходиться ланцюгом і замінюється без зупинки живлення РЛС — критично для бойового чергування.
| Критерій | Класична схема | SolarChain |
|---|---|---|
| Формування 400 Гц | окремий перетворювач | вбудовано в інвертор |
| Безперебійність | провал при перемиканні | 0 мс |
| Акустичний слід | дизель 24/7 | режим тиші від батарей |
| ККД тракту | ~83% | 97–98% |
| Окремий блок 400 Гц | потрібен ($76–150 тис) | не потрібен |
| Вартість комплексу | $130–240 тис | ~$151 тис + UPS у комплекті |
| BOM системи 100 кВт / 400 Гц | |
|---|---|
| Комірки LiFePO4 314 А·год (324 шт) | $16 850 |
| Силова електроніка (36 блоків) | $50 400 |
| Вихідні ключі фаз (низьковольтні) | $7 500 |
| BMS (36 блоків) | $12 600 |
| Військовий контролер і синхронізація | $6 000 |
| Захищений корпус, охолодження, EMI | $22 000 |
| Зарядний каскад, захист, кабелі | $18 000 |
| РАЗОМ (BOM) | ~$151 000 |
Безперервна радіолокація, менша помітність, режим тиші, простіший комплекс без габаритного перетворювача.
Блоки рознесені по відсіках — живучість без єдиної точки відмови; стабільні 400 Гц для РЛС, сонарів, зв'язку.
Тихе безперебійне живлення апаратних і систем управління.
Стаціонарні та мобільні вузли радіозв'язку — чисте живлення без генераторного шуму.
GPU 400 Гц для стоянок без окремих перетворювачів на кожній точці.
Живлення потужних імпульсних систем — батарейний ланцюг тримає піки, дизель не демаскує позицію.
